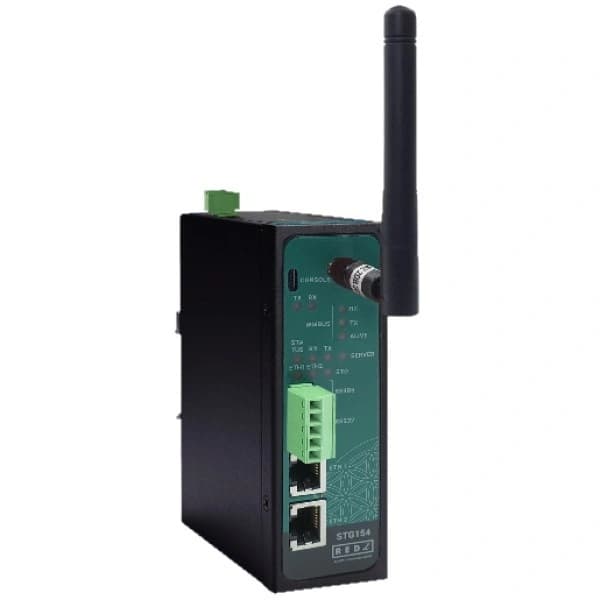

STG154 - Lite WMBus (Wireless MBus) Bramka / Repeater

STG154 Lite to kompaktowa bramka komunikacyjna umożliwiająca integrację urządzeń Wireless M-Bus (868 MHz) z systemami automatyki przemysłowej oraz platformami IoT.

Urządzenie umożliwia konwersję danych z WMBus do Modbus TCP / Modbus RTU, a także publikację danych przez MQTT.

Gateway pozwala na łatwe podłączenie urządzeń pomiarowych takich jak wodomierze, ciepłomierze czy podzielniki kosztów, które komunikują się w standardzie Wireless M-Bus.

Najważniejsze funkcje

• 1 port Ethernet 10/100Base-T(X)
• 1 port RS485 – transmisja do 460800 bodów
• komunikacja radiowa Wireless M-Bus 868 MHz
• konwersja WMBus → Modbus TCP / RTU
• publikacja danych przez MQTT
• funkcja WMBus Repeater
• transparentna konwersja WMBus → Serial / TCP
• obsługa wielu urządzeń Modbus Master
• wbudowany interfejs WWW do konfiguracji
• możliwość filtrowania pakietów (White List / Black List)
• wbudowany serwer DHCP
• aktualizacja firmware przez interfejs WWW

Obsługa urządzeń WMBus

Tryby komunikacji

• S-Mode
• T-Mode
• C-Mode
• C/T-Mode

Parametry radiowe

• pasmo 868 MHz Wireless M-Bus
• budżet łącza do 130 dB
• zasięg do 3 km w terenie otwartym
• typowy zasięg w budynkach >100 m

Obsługa urządzeń

• deszyfrowanie AES dla maksymalnie 20 urządzeń WMBus (wersja Lite)
• obsługa trybów Mode 5, Mode 7, Mode 128
• automatyczna konfiguracja urządzeń na podstawie odebranych ramek
• możliwość odbioru danych z nieograniczonej liczby urządzeń WMBus w zasięgu

Obsługiwane wartości CI

53h, 5Bh, 60h, 6Ch, 6Dh, 6Eh, 6Fh

72h, 74h, 75h, 78h, 7Ah, 7Ch, 7Dh

80h, 8Ah, 8Bh, 8Ch, 8Dh, 8Eh, 8Fh

C3h, C4h, C5h

Moc nadawania

regulowana -1 dBm do 13 dBm

Integracja danych – MQTT

Gateway posiada wbudowany MQTT Publisher.

Obsługiwane formaty danych:

• RAW WMBus Decrypted Data – odszyfrowana ramka WMBus
• Parsed Data as Objects – zparsowane dane jako obiekty
• Parsed Data as Modbus Frame – dane w formacie Modbus

Możliwości konfiguracji:

• adres MQTT Broker
• Client ID
• login i hasło
• tematy Publish / Subscribe
• interwał wysyłania danych (domyślnie 60 sekund)

Modbus

• obsługa Modbus TCP i Modbus RTU
• możliwość podłączenia wielu Modbus Master
• adresowanie do 20 urządzeń WMBus
• dane dostępne przez Function Code 3 – Holding Registers

Struktura danych Modbus

Status Block – 6 rejestrów

• ID urządzenia WMBus
• Manufacturer ID
• wersja urządzenia
• typ urządzenia
• liczba bloków danych

Data Block

• numer pamięci
• pole funkcji
• typ danych
• wartość danych

Service Block

• numer dostępu
• poziom sygnału RSSI
• status ramki
• status deszyfrowania

Synchronizacja czasu

Urządzenie obsługuje synchronizację czasu NTP.

Po restarcie urządzenie synchronizuje czas z serwerem NTP, jeśli różnica czasu przekracza ±24 godziny.

Złącza i porty

Antena

• złącze SMA (żeńskie), 50 Ω

Ethernet

• 1 port RJ45 10/100Base-T(X)

Port szeregowy

• RS485 – A, B

Reset

• przycisk przywracania ustawień fabrycznych

Zasilanie

• napięcie wejściowe 9–36 V DC
• dopuszczalne napięcie do 40 V DC
• zabezpieczenie przed odwróceniem polaryzacji
• izolacja 1500 V DC przez 1 minutę

Parametry fizyczne

Obudowa

• metalowa obudowa IP40

Wymiary

43 × 95 × 124 mm

Waga

około 400 g

Warunki pracy

• temperatura pracy -40°C do +85°C
• temperatura przechowywania -55°C do +125°C
• wilgotność 5–95% bez kondensacji
