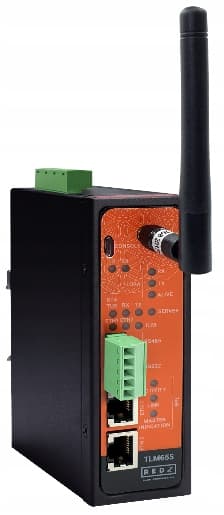

TLM655 – Modem radiowy LoRa 868 MHz + BPL (Broadband Power Line)

TLM655 to zaawansowany przemysłowy modem komunikacyjny umożliwiający transmisję danych poprzez LoRa 868 MHz, Ethernet, RS232, RS485 oraz BPL (Broadband Power Line).

Urządzenie może tworzyć rozległe sieci komunikacyjne łączące urządzenia automatyki przemysłowej, systemy pomiarowe oraz systemy IoT. Dzięki obsłudze komunikacji radiowej LoRa oraz transmisji danych przez linie energetyczne (BPL), modem umożliwia elastyczną integrację urządzeń w miejscach, gdzie tradycyjna infrastruktura sieciowa jest ograniczona.

Najważniejsze funkcje

• komunikacja radiowa LoRa 868 MHz
• konfigurowalna szerokość pasma LoRa: 125 / 250 / 500 kHz
• regulowana moc nadawania 5 dBm – 20 dBm
• obsługa modulacji LoRa lub FSK
• 2 porty Ethernet 10/100Base-T(X)
• 1 port RS232 oraz 1 port RS485
• transmisja szeregowa do 460800 bodów
• obsługa BPL – Broadband Power Line Communication
• wbudowany interfejs WWW do konfiguracji
• obsługa 5 trybów pracy gatewaya
• automatyczne wykrywanie urządzeń TLM w sieci LoRa
• szyfrowanie transmisji AES 128-bit
• filtrowanie pakietów (White List / Black List)
• obsługa do 10 połączeń klienckich w trybie serwera
• wbudowany serwer DHCP
• aktualizacja firmware przez WWW
• możliwość przechowywania 2 wersji firmware
• szeroki zakres temperatur pracy -40°C do +85°C
• metalowa obudowa IP40
• montaż na szynie DIN

Tryby pracy urządzenia

TLM655 obsługuje następujące tryby pracy:

• transparentna bramka TCP Client ↔ LoRa
• transparentna bramka TCP Server ↔ LoRa
• transparentna bramka RS232 / RS485 ↔ LoRa
• gateway Modbus TCP → Modbus RTU przez LoRa
• LoRa Repeater

Topologie sieci

Urządzenie umożliwia budowę sieci radiowej:

• punkt – punkt
• punkt – wielopunkt (broadcast)
• punkt – wielopunkt z mapowaniem adresów TCP

Technologia LoRa 868 MHz

Parametry radiowe

• pasmo pracy: 863–870 MHz
• zgodność z EN 300 220
• czułość do -138 dBm
• moc nadawcza do 20 dBm
• budżet łącza do 156 dB
• zasięg do 12 km w terenie otwartym
• typowy zasięg w mieście / budynkach: ponad 2 km

Parametry LoRa

Szerokość pasma

• 125 kHz
• 250 kHz
• 500 kHz

Spreading Factor

• SF7
• SF8
• SF9
• SF10
• SF11
• SF12

Moc nadawcza

• 5 dBm (~3,16 mW)
• do 20 dBm (100 mW)

Modulacja

• LoRa
• FSK

Automatyczne wykrywanie urządzeń

Urządzenie automatycznie wykrywa inne modemy TLM pracujące w tej samej sieci LoRa i wyświetla:

• poziom sygnału
• adresy urządzeń
• konfigurację sieci
• informacje o połączeniu

Technologia Ethernet

• IEEE 802.3 – 10Base-T
• IEEE 802.3u – 100Base-T(X)
• IEEE 802.3x – Flow Control
• tabela 1K adresów MAC
• mechanizm przełączania Store-and-Forward
• bufor pakietów 448 Kbit

Technologia BPL (Broadband Power Line)

BPL umożliwia transmisję danych przez linie energetyczne.

Parametry BPL

• prędkość PHY do 30 Mbps
• do 10 hopów w sieci
• obsługa do 1000 węzłów
• modulacja OFDM-432
• pasmo 2 – 28 MHz
• obsługa LDPC-C FEC
• szyfrowanie AES 128-bit

Interfejsy i porty

Antena LoRa

• złącze SMA (żeńskie), 50 Ω

Ethernet

• 2 porty RJ45 10/100Base-T(X)

Porty szeregowe

• RS232 – Tx, Rx, GND
• RS485 – A, B, GND

Port konsoli

• USB Type-C lub Micro USB
• prędkość 115200 bodów

Przyciski

• reset trybu Client
• reset trybu Server

Wskaźniki LED

Standardowe diody

• Power LED
• ETH1 / ETH2 LED
• Status LED
• TX / RX LED
• Server LED

Diody BPL

• BPL Activity
• BPL Link
• Master Indicator

Zasilanie

Wersja AC

• 110–240 V AC
• 50–60 Hz

Wersja DC

• 9–36 V DC

Transmisja danych przez linie energetyczne

Urządzenie dostępne jest w wersjach:

PP – Phase to Phase

transmisja danych pomiędzy fazami.

PN – Phase to Neutral

transmisja danych pomiędzy fazą a neutralnym.

DC – Data Line

transmisja danych przez linie DC.

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-40°C do +85°C

Temperatura przechowywania:

-65°C do +150°C

Wilgotność:

5% – 95% bez kondensacji
