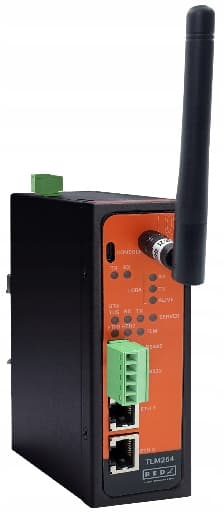

TLM254 – Modem radiowy LoRa 868 MHz z portami Ethernet, RS232 i RS485

TLM254 to przemysłowy modem radiowy LoRa 868 MHz, przeznaczony do bezprzewodowej transmisji danych w systemach automatyki, telemetrii i monitoringu.

Urządzenie umożliwia komunikację przez LoRa RF, Ethernet, RS232 i RS485, dzięki czemu może pełnić rolę elastycznej bramki komunikacyjnej dla wielu typów urządzeń.

Gateway obsługuje kilka trybów pracy, w tym transmisję transparentną, konwersję Modbus TCP ↔ Modbus RTU przez sieć LoRa oraz funkcję repeatera LoRa.

Najważniejsze funkcje

• komunikacja radiowa LoRa 868 MHz
• konfigurowalna szerokość pasma LoRa: 125 / 250 / 500 kHz
• regulowana moc nadawania: 5 dBm do 20 dBm
• wybór modulacji: LoRa lub FSK
• 2 porty Ethernet 10/100Base-T(X)
• 1 port RS232 oraz 1 port RS485
• transmisja szeregowa do 460800 bodów
• wbudowany interfejs WWW do konfiguracji
• obsługa 5 trybów pracy
• automatyczne wykrywanie urządzeń TLM w tej samej sieci LoRa
• szyfrowanie i deszyfrowanie AES 128-bit
• możliwość konfiguracji adresów grupowych i adresów urządzeń
• obsługa do 10 połączeń klienckich w trybie serwera
• wbudowany serwer DHCP
• filtrowanie pakietów (White List / Black List)
• aktualizacja firmware przez WWW
• możliwość przechowywania 2 wersji firmware
• szeroki zakres zasilania 100–240 V AC
• metalowa obudowa IP40
• montaż na szynie DIN

Tryby pracy urządzenia

TLM254 może pracować jako:

• transparentna bramka pomiędzy urządzeniami TCP Client a siecią LoRa
• transparentna bramka pomiędzy urządzeniami TCP Server a siecią LoRa
• transparentna bramka pomiędzy urządzeniami RS232 / RS485 a siecią LoRa
• gateway Modbus TCP → Modbus RTU dla urządzeń RS232 / RS485 przez sieć LoRa
• repeater LoRa

Topologie sieci radiowej

Urządzenie umożliwia budowę sieci radiowej w trybach:

• punkt-punkt
• punkt-wielopunkt – broadcast
• punkt-wielopunkt – mapowanie TCP Socket do adresu docelowego

Technologia LoRa 868 MHz

Parametry radiowe

• pasmo pracy: 863–870 MHz
• zgodność z EN 300 220
• czułość do -138 dBm
• moc nadawania do 20 dBm
• budżet łącza do 156 dB
• zasięg do 12 km w terenie otwartym
• typowy zasięg w budynkach / mieście: ponad 2 km

Ustawienia LoRa

• szerokość pasma:

  125 kHz

  250 kHz

  500 kHz

• współczynnik rozpraszania:

  SF7

  SF8

  SF9

  SF10

  SF11

  SF12

• moc TX:

  od 5 dBm (~3,16 mW) do 20 dBm (100 mW)

• modulacja:

  LoRa

  FSK

Automatyczne wykrywanie urządzeń

TLM254 automatycznie wykrywa inne urządzenia TLM pracujące w tej samej sieci LoRa i wyświetla:

• poziom sygnału
• adresy urządzeń
• szczegóły konfiguracji
• informacje o połączeniu

Dzięki temu konfiguracja sieci radiowej jest znacznie prostsza.

Technologia Ethernet

• IEEE 802.3 – 10Base-T
• IEEE 802.3u – 100Base-T(X)
• IEEE 802.3x – Flow Control
• tabela 1K adresów MAC
• przełączanie typu Store-and-Forward
• pamięć bufora pakietów 448 Kbit

Synchronizacja czasu

Urządzenie obsługuje synchronizację czasu poprzez NTP po restarcie ręcznym lub systemowym, jeśli dostępny jest serwer czasu.

Interfejsy i porty

Antena LoRa

• złącze SMA (żeńskie), 50 Ω

Port konsoli

• USB Type-C lub Micro USB
• logowanie z prędkością 115200 bodów

Ethernet

• 2 porty RJ45 10/100Base-T(X)

Porty szeregowe

• RS232: Tx, Rx, GND
• RS485: A, B, GND

Przyciski

• reset do trybu Client
• reset do trybu Server

Wskaźniki LED

Urządzenie posiada diody LED informujące o stanie pracy:

• Power LED – zasilanie
• ETH1 / ETH2 LED – aktywność portów Ethernet
• Status LED – stan systemu
• TX / RX LED – transmisja danych
• Server LED – tryb pracy
• diody konsoli TX / RX

Zasilanie

• 100–240 V AC
• 120–370 V DC
• 50–60 Hz
• pełna izolacja >4200 Vrms
• klasa izolacji Class II

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-25°C do +70°C

Temperatura przechowywania:

-40°C do +105°C

Wilgotność:

5%–95% bez kondensacji
