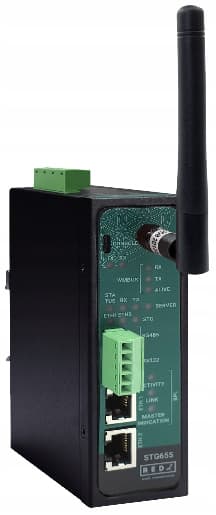

REDZ STG655 – Bramka WMBus - Modbus TCP/RTU z MQTT

STG655 to zaawansowana bramka komunikacyjna umożliwiająca integrację urządzeń pomiarowych Wireless M-Bus (868 MHz) z systemami automatyki, SCADA, BMS oraz platformami IoT.

Urządzenie obsługuje konwersję danych do Modbus TCP / Modbus RTU, publikację danych przez MQTT oraz komunikację przez BPL (Broadband Power Line).

Gateway wyposażony jest w interfejsy Ethernet, RS232, RS485 oraz komunikację po sieci energetycznej (Power Line).

Najważniejsze funkcje

• 2 porty Ethernet 10/100Base-T(X)
• RS232 i RS485 – prędkość transmisji do 460800 bodów
• komunikacja Wireless M-Bus 868 MHz
• konwersja WMBus → Modbus TCP / RTU
• publikacja danych przez MQTT
• funkcja WMBus Repeater
• transparentna konwersja WMBus → Serial / TCP
• obsługa wielu urządzeń Modbus Master
• wbudowany interfejs WWW do konfiguracji
• obsługa komunikacji BPL – Broadband Power Line

Obsługa WMBus

Tryby komunikacji

konfigurowalne tryby:

• S-Mode
• T-Mode
• C-Mode
• C/T-Mode

Parametry radiowe

• komunikacja 868 MHz Wireless M-Bus
• budżet łącza do 130 dB
• zasięg do 3 km w terenie otwartym
• typowy zasięg w budynkach >100 m

Obsługa urządzeń

• deszyfrowanie AES dla maksymalnie 64 urządzeń WMBus
• obsługa trybów Mode 5, Mode 7, Mode 128 oraz trybów niestandardowych
• możliwość odbioru danych z nieograniczonej liczby urządzeń WMBus w zasięgu
• automatyczna konfiguracja na podstawie odebranych ramek

Obsługiwane wartości CI

53h, 5Bh, 60h, 6Ch, 6Dh, 6Eh, 6Fh,

72h, 74h, 75h, 78h, 7Ah, 7Ch, 7Dh,

80h, 8Ah, 8Bh, 8Ch, 8Dh, 8Eh, 8Fh,

C3h, C4h, C5h

Moc nadawania

regulowana od -1 dBm do 13 dBm

Integracja danych

MQTT Publisher

obsługiwane formaty danych:

• surowa odszyfrowana ramka WMBus
• zparsowane dane jako obiekty
• zparsowane dane jako ramki Modbus

Możliwość konfiguracji:

• adres MQTT Broker
• Client ID
• login i hasło
• tematy publikacji i subskrypcji
• interwał wysyłania danych (domyślnie 60 s)

Modbus

• obsługa Modbus TCP oraz Modbus RTU
• możliwość podłączenia wielu Modbus Master
• adresowanie do 64 urządzeń WMBus
• dane dostępne przez Function Code 3 – Holding Registers

Struktura danych Modbus

Status Block – 6 rejestrów

• ID urządzenia WMBus
• Manufacturer ID
• wersja urządzenia
• typ urządzenia
• liczba bloków danych

Data Block

• numer pamięci
• pole funkcji
• typ danych
• wartość danych

Service Block

• numer dostępu
• poziom sygnału RSSI
• status ramki
• status deszyfrowania

Komunikacja Ethernet

• standard IEEE 802.3 – 10Base-T
• standard IEEE 802.3u – 100Base-TX
• kontrola przepływu IEEE 802.3x
• tablica MAC 1K adresów
• bufor pakietów 448 Kbit

Technologia BPL (Broadband Power Line)

• transmisja danych przez sieć energetyczną
• prędkość PHY do 30 Mbps
• obsługa do 1000 węzłów
• do 10 przeskoków sieciowych
• modulacja OFDM-432
• obsługa LDPC-C FEC
• szyfrowanie AES 128-bit

VLAN

• IEEE 802.1q
• IEEE 802.1p
• IEEE 802.3d

Synchronizacja czasu

Urządzenie obsługuje synchronizację czasu NTP.

Po restarcie urządzenie synchronizuje czas z serwerem NTP, jeśli różnica czasu jest większa niż ±24 godziny.

Złącza i porty

Antena

• złącze SMA (żeńskie), 50 Ω

Port konsoli

• USB Type-C lub Micro USB
• prędkość transmisji 115200 bodów

Ethernet

• 2 porty RJ45 10/100Base-T(X)

Porty szeregowe

• złącze terminalowe 5-pin
• RS232: Tx, Rx, GND
• RS485: A, B, GND

Przyciski

• reset trybu Client
• reset trybu Server

Zasilanie

Dostępne wersje:

Wersja AC

• 110–240 V AC / 50–60 Hz

Wersja DC

• 9–36 V DC

Parametry fizyczne

Obudowa

• metalowa obudowa IP40

Wymiary

43 × 95 × 124 mm

Waga

około 400 g

Warunki pracy

• temperatura pracy -40°C do +85°C
• temperatura przechowywania -65°C do +150°C
• wilgotność 5–95% bez kondensacji
