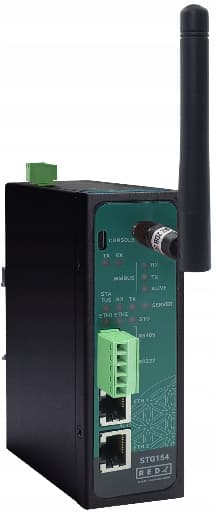

REDZ STG154 - bramka WMBus - Modbus TCP/RTU z MQTT

STG154 to zaawansowana bramka komunikacyjna umożliwiająca integrację urządzeń Wireless M-Bus (868 MHz) z systemami automatyki oraz platformami IoT.

Urządzenie umożliwia konwersję danych z WMBus do Modbus TCP/RTU, a także publikację danych przez MQTT.

Bramka wyposażona jest w interfejsy Ethernet, RS232 oraz RS485, co pozwala na łatwą integrację z systemami SCADA, BMS, PLC oraz platformami monitoringu energii i mediów.

Najważniejsze funkcje i parametry

Interfejsy komunikacyjne

• 2 porty Ethernet 10/100Base-T(X)
• 1 port RS232
• 1 port RS485
• prędkość transmisji do 460800 bodów

Konfiguracja i zarządzanie

• wbudowany interfejs WWW umożliwiający łatwą konfigurację i monitorowanie urządzenia

Komunikacja Wireless M-Bus

• komunikacja radiowa 868 MHz Wireless M-Bus (WMBus)

Tryby pracy urządzenia

Jedno urządzenie – wiele funkcji:

• Gateway WMBus → Modbus TCP / RTU z funkcją publikacji MQTT
• Transparentna konwersja WMBus → Serial / TCP
• Repeater WMBus

Urządzenie umożliwia również podłączenie wielu urządzeń Modbus Master w trybie konwersji Modbus TCP.

Integracja danych – MQTT

Wbudowany MQTT Publisher umożliwia przesyłanie danych w różnych formatach:

• surowa odszyfrowana ramka WMBus
• zparsowane dane WMBus jako obiekty
• zparsowane dane WMBus jako ramki Modbus

Obsługa urządzeń WMBus

• konfigurowalne tryby komunikacji:

  S-Mode

  T-Mode

  C-Mode

  C/T-Mode

• deszyfrowanie AES odbieranych ramek dla maksymalnie 64 urządzeń WMBus

  (Mode 5, Mode 7, Mode 128 oraz tryby niestandardowe)

• obsługiwane wartości CI:

53h, 5Bh, 60h, 6Ch, 6Dh, 6Eh, 6Fh,

72h, 74h, 75h, 78h, 7Ah, 7Ch, 7Dh,

80h, 8Ah, 8Bh, 8Ch, 8Dh, 8Eh, 8Fh,

C3h, C4h, C5h

• możliwość parsowania danych WMBus zgodnie z OMS (Open Metering System) lub według modelu danych producenta
• automatyczna konfiguracja urządzeń na podstawie odebranych ramek WMBus
• możliwość odbioru danych z nieograniczonej liczby urządzeń WMBus w zasięgu
• przesyłanie ramek WMBus do urządzeń TCP lub Serial (lokalnych lub zdalnych)

Parametry radiowe

• regulowana moc nadawcza od -1 dBm do 13 dBm
• konfiguracja mocy nadawania dla funkcji:

  WMBus → Serial/TCP Transparent

  WMBus Repeater

Monitoring i diagnostyka

Z poziomu interfejsu WWW możliwe jest:

• monitorowanie pakietów WMBus
• monitorowanie zparsowanych danych OMS
• sprawdzanie statusu urządzenia
• filtrowanie pakietów WMBus (White List / Black List)

Funkcje sieciowe

• wbudowany serwer DHCP
• możliwość aktualizacji firmware przez interfejs WWW
• obsługa 2 wersji firmware na urządzeniu (jedna aktywna)

Zasilanie

• szeroki zakres zasilania 5–48 V DC
• dopuszczalne napięcie do 60 V DC

Konstrukcja i warunki pracy

• zakres temperatur pracy -40°C do +85°C
• wytrzymała metalowa obudowa IP40
• montaż na szynie DIN
