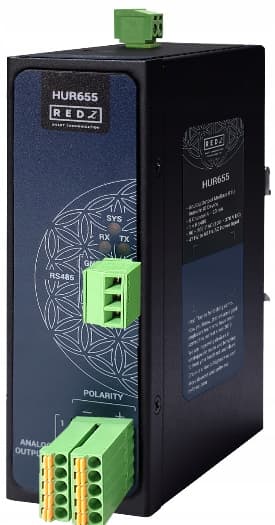

HUR655 – Moduł analogowych wyjść 4-20mA Modbus RTU (RS485) – 5 kanałów

HUR655 to przemysłowy moduł zdalnych wyjść analogowych 4-20mA, należący do serii HUR Modbus Remote I/O, przeznaczonej do zastosowań w systemach automatyki przemysłowej, telemetrii i infrastruktury technicznej.

Urządzenie umożliwia sterowanie urządzeniami wykonawczymi poprzez 5 niezależnych wyjść analogowych 4-20mA, które mogą być kontrolowane z poziomu systemu nadrzędnego poprzez protokół Modbus RTU po RS485.

Moduł został zaprojektowany do pracy w wymagających środowiskach przemysłowych i oferuje szeroki zakres temperatur pracy, szeroki zakres zasilania oraz solidną metalową obudowę do montażu na szynie DIN.

Seria HUR – przemysłowe moduły Remote I/O

Seria HUR Remote I/O umożliwia budowę skalowalnych systemów zdalnych wejść i wyjść dla automatyki przemysłowej.

W zależności od modelu urządzenia mogą obsługiwać komunikację:

• Modbus RTU (RS485)
• Modbus TCP (Ethernet)
• MQTT
• LoRaWAN

Urządzenia z serii HUR mogą występować w wielu konfiguracjach wejść i wyjść, takich jak:

• wejścia cyfrowe optoizolowane
• wyjścia cyfrowe optoizolowane
• wyjścia przekaźnikowe
• wejścia analogowe 0-10V / 0-20mA
• wyjścia analogowe 4-20mA

Dzięki temu seria HUR umożliwia budowę elastycznych i ekonomicznych systemów zdalnych I/O.

Najważniejsze cechy HUR655

• 5 kanałów analogowych wyjść 4-20mA
• komunikacja Modbus RTU przez RS485
• prędkość transmisji 115200 bps (8N1)
• możliwość zmiany adresu urządzenia przez Modbus
• zapis wartości wyjść i ich automatyczne przywrócenie po restarcie
• możliwość definiowania wartości wyjść przy uruchomieniu urządzenia
• monitorowanie parametrów pracy przez Modbus
• łatwe w użyciu oprogramowanie testowe i konfiguracyjne
• aktualizacja firmware przez port RS485
• szeroki zakres zasilania 100–240 V AC
• przemysłowa metalowa obudowa IP40
• montaż na szynie DIN

Wyjścia analogowe

Moduł posiada 5 niezależnych kanałów wyjść analogowych 4-20mA.

Parametry wyjść

• liczba kanałów: 5
• zakres sygnału: 4-20 mA
• obciążenie:

  250 Ω przy 24 V

  125 Ω przy 12 V

Złącza

• terminale śrubowe
• 2 piny na kanał
• łącznie 10 pinów wyjściowych

Zabezpieczenia

• zabezpieczenie nadnapięciowe: 40 V

Funkcje zapisu wartości wyjść

Urządzenie posiada mechanizmy zwiększające stabilność pracy systemu:

Automatyczne przywracanie wartości po restarcie

• domyślnie włączone
• przy automatycznym restarcie systemu (co 24h) wartości wyjść są zapisywane i przywracane

Konfiguracja wartości przy starcie urządzenia

• użytkownik może ustawić wartości wyjść, które zostaną zastosowane po uruchomieniu urządzenia

Komunikacja Modbus RTU

Parametry komunikacji

• protokół: Modbus RTU
• interfejs: RS485
• prędkość transmisji: 115200 bps
• format danych: 8N1

Adres urządzenia

• domyślny adres: 0x01
• możliwość zmiany poprzez komendy Modbus

Parametry diagnostyczne

Możliwe jest monitorowanie:

• licznik zapytań Modbus
• licznik czasu pracy urządzenia
• wersja firmware

Interfejsy i wskaźniki

Port komunikacyjny

RS485

• terminal śrubowy
• linie: A, B, GND

Wskaźniki LED

• TX LED – transmisja pakietów Modbus
• RX LED – odbiór pakietów Modbus
• System LED – sygnalizacja pracy urządzenia

Aktualizacja firmware

Firmware urządzenia może być aktualizowany przez port RS485.

Zasilanie

• 100–240 V AC
• 120–370 V DC
• 50–60 Hz

Parametry izolacji

• izolacja: >4200 Vrms
• klasa izolacji: Class II

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-25°C do +70°C

Temperatura przechowywania:

-40°C do +105°C

Wilgotność:

5–95% bez kondensacji
