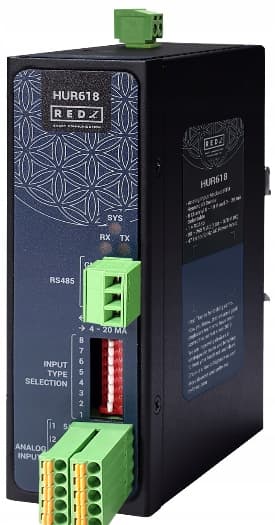

HUR618 – Moduł wejść analogowych 0-10V / 0-20mA Modbus RTU (RS485) – 8 kanałów

HUR618 to przemysłowy moduł zdalnych wejść analogowych, należący do serii HUR Modbus Remote I/O, przeznaczony do zastosowań w systemach automatyki przemysłowej, telemetrii oraz monitoringu infrastruktury.

Urządzenie umożliwia pomiar sygnałów analogowych z czujników i urządzeń pomiarowych poprzez 8 kanałów wejść analogowych, które mogą pracować w trybie 0-10V lub 0-20mA. Dane pomiarowe są przesyłane do systemu nadrzędnego poprzez Modbus RTU po interfejsie RS485.

Moduł został zaprojektowany do pracy w wymagających środowiskach przemysłowych i oferuje szeroki zakres temperatur pracy, szeroki zakres zasilania oraz solidną metalową obudowę do montażu na szynie DIN.

Seria HUR – przemysłowe moduły Remote I/O

Seria HUR Remote I/O umożliwia budowę elastycznych i skalowalnych systemów zdalnych wejść i wyjść dla automatyki przemysłowej.

W zależności od modelu urządzenia obsługiwane mogą być następujące interfejsy komunikacyjne:

• Modbus RTU (RS485)
• Modbus TCP (Ethernet)
• MQTT
• LoRaWAN (wybrane modele)

Urządzenia z serii HUR mogą posiadać różne konfiguracje I/O, takie jak:

• wejścia cyfrowe optoizolowane
• wyjścia cyfrowe optoizolowane
• wyjścia przekaźnikowe
• wejścia analogowe 0-10V / 0-20mA
• wyjścia analogowe 4-20mA

Dzięki temu seria HUR pozwala tworzyć wydajne i ekonomiczne systemy zdalnego sterowania i monitoringu.

Najważniejsze cechy HUR618

• 8 kanałów wejść analogowych
• możliwość wyboru zakresu 0-10V lub 0-20mA
• wybór trybu wejścia za pomocą przełączników
• komunikacja Modbus RTU przez RS485
• prędkość transmisji 115200 bps (8N1)
• możliwość zmiany adresu urządzenia przez Modbus
• monitorowanie parametrów urządzenia przez Modbus
• łatwe w użyciu oprogramowanie testowe i konfiguracyjne
• aktualizacja firmware przez port RS485
• szeroki zakres zasilania 100–240 V AC
• przemysłowa metalowa obudowa IP40
• montaż na szynie DIN

Wejścia analogowe

Moduł posiada 8 kanałów wejść analogowych, które mogą pracować w dwóch trybach pomiarowych.

Dostępne zakresy

• 0-10 V
• 0-20 mA

Tryb pracy każdego kanału wybierany jest za pomocą przełącznika DIP.

Parametry pomiarowe

• rozdzielczość: 16 bit
• brak pominiętych kodów pomiarowych
• przepustowość przetwarzania: 250 kSPS

Konfiguracja przełączników

• pozycja ON – tryb 0-20 mA
• pozycja OFF – tryb 0-10 V

Złącza wejść

• terminale śrubowe
• 8 wejść analogowych
• 2 wspólne punkty COM
• łącznie 10 pinów połączeniowych

Polaryzacja sygnału ma znaczenie – wszystkie wejścia odnoszą się do wspólnego punktu odniesienia.

Komunikacja Modbus RTU

Urządzenie komunikuje się z systemem nadrzędnym poprzez Modbus RTU po RS485.

Parametry komunikacji

• protokół: Modbus RTU
• interfejs: RS485
• prędkość transmisji: 115200 bps
• format danych: 8N1

Adres urządzenia

• domyślny adres: 0x01
• możliwość zmiany przez komendy Modbus

Parametry diagnostyczne

Urządzenie umożliwia monitorowanie:

• licznik zapytań Modbus
• licznik czasu pracy urządzenia
• wersja firmware

Interfejsy i wskaźniki

Port komunikacyjny

RS485

• terminal śrubowy
• linie: A, B, GND

Wskaźniki LED

• TX LED – wysyłanie pakietów Modbus
• RX LED – odbiór pakietów Modbus
• System LED – sygnalizacja pracy urządzenia

Aktualizacja firmware

Firmware urządzenia może być aktualizowany przez port RS485.

Zasilanie

• 100–240 V AC
• 120–370 V DC
• 50–60 Hz

Parametry izolacji

• izolacja: >4200 Vrms
• klasa izolacji: Class II

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-25°C do +70°C

Temperatura przechowywania:

-40°C do +105°C

Wilgotność:

5–95% bez kondensacji
