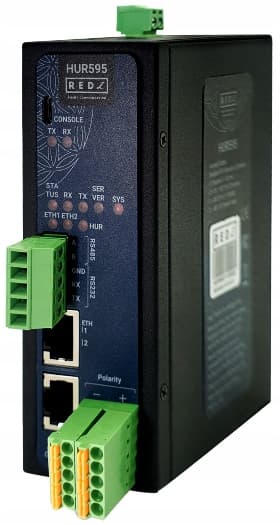

HUR595 – Moduł wyjść analogowych 4-20mA Modbus TCP / MQTT Remote I/O (5 kanałów)

HUR595 to przemysłowy moduł zdalnych wyjść analogowych 4-20mA, należący do serii HUR Modbus Remote I/O, przeznaczonej do zastosowań w automatyce przemysłowej, systemach telemetrycznych oraz systemach IoT.

Urządzenie umożliwia sterowanie urządzeniami wykonawczymi poprzez 5 niezależnych wyjść analogowych 4-20mA, które mogą być kontrolowane przez sieć Modbus TCP, MQTT lub przez komunikację szeregową RS232 / RS485.

Dzięki obsłudze Ethernet, MQTT, Modbus TCP oraz funkcji logicznych I/O, moduł może realizować lokalne funkcje automatyki bez konieczności stosowania dodatkowego sterownika PLC.

Seria HUR – przemysłowe moduły Remote I/O

Seria HUR Remote I/O została zaprojektowana do pracy w wymagających środowiskach przemysłowych i infrastrukturalnych.

Urządzenia z tej serii mogą komunikować się poprzez:

• Modbus RTU (RS485)
• Modbus TCP (Ethernet)
• MQTT
• LoRaWAN (wybrane modele)

Seria oferuje różne konfiguracje wejść i wyjść, takie jak:

• wejścia cyfrowe optoizolowane
• wyjścia cyfrowe
• wyjścia przekaźnikowe
• wejścia analogowe 0-10V / 0-20mA
• wyjścia analogowe 4-20mA

Dzięki temu HUR umożliwia budowę skalowalnych i ekonomicznych systemów zdalnych I/O.

Najważniejsze cechy HUR595

• 5 kanałów wyjść analogowych 4-20mA
• komunikacja Modbus TCP
• obsługa MQTT Publisher
• 2 porty Ethernet 10/100Base-T(X)
• porty RS232 oraz RS485
• transmisja szeregowa do 460800 bodów
• wbudowany interfejs WWW
• funkcje automatyki lokalnej I/O Logic
• możliwość sterowania wyjściami z poziomu MQTT
• funkcja I/O Mirror
• konwersja Modbus TCP → Modbus RTU
• monitorowanie parametrów urządzenia przez WWW
• filtrowanie IP (White List / Black List)
• aktualizacja firmware przez przeglądarkę
• możliwość przechowywania 2 wersji firmware
• szeroki zakres zasilania 5–48 V DC
• przemysłowa metalowa obudowa IP40
• montaż na szynie DIN

Wyjścia analogowe

Moduł posiada 5 niezależnych wyjść analogowych 4-20mA.

Parametry wyjść

• liczba kanałów: 5
• zakres sygnału: 4-20 mA
• obciążenie:

  250 Ω przy 24 V

  125 Ω przy 12 V

Złącza

• terminale śrubowe
• 2 piny na kanał
• łącznie 10 pinów wyjściowych

Zabezpieczenie

• ochrona nadnapięciowa: 40 V

Komunikacja Ethernet

Parametry

• 2 porty Ethernet 10/100Base-T(X)
• zgodność z:

  IEEE 802.3

  IEEE 802.3u

  IEEE 802.3x

Funkcje sieciowe

• DHCP Server
• filtrowanie adresów IP
• do 10 połączeń klienckich w trybie serwera

MQTT

Urządzenie posiada wbudowany MQTT Publisher.

Konfiguracja

• adres MQTT Broker
• port
• Client ID
• login i hasło
• tematy Publish / Subscribe

Format danych

• Parsed Data as Objects – czytelny format ASCII
• Parsed Data as Modbus Frame – dane w formacie binarnym

Funkcje automatyki – I/O Logic

Urządzenie umożliwia tworzenie lokalnych reguł automatyki.

Możliwe funkcje:

• sterowanie wyjściem po zmianie wejścia
• wysyłanie komunikatów MQTT
• wysyłanie komunikatów LoRaWAN (modele LoRa)

Przykłady

• wysłanie komunikatu MQTT gdy wartość analogowa przekroczy określony próg
• ustawienie wyjścia gdy sygnał cyfrowy zmieni stan
• wysłanie alarmu gdy wartość analogowa spadnie poniżej określonego poziomu

I/O Mirror

Funkcja I/O Mirror umożliwia kopiowanie wartości wejścia z innego urządzenia HUR i ustawianie ich jako wyjścia lokalnego.

Modbus TCP → RTU Gateway

Urządzenie może działać jako bramka Modbus TCP do Modbus RTU.

Pakiety Modbus TCP z innymi adresami niż adres urządzenia są przekazywane do portu szeregowego RS232/RS485.

Synchronizacja czasu

Urządzenie obsługuje synchronizację czasu poprzez NTP.

Po restarcie urządzenie sprawdza dostępność serwera czasu i synchronizuje zegar systemowy.

Interfejsy i porty

Ethernet

• 2 × RJ45 10/100Base-T(X)

Port konsoli

• USB Type-C lub Micro USB
• prędkość 115200 bodów

Porty szeregowe

• RS232 – Tx, Rx, GND
• RS485 – A, B, GND

Przyciski

• reset ustawień fabrycznych

Wskaźniki LED

• Power LED
• ETH1 / ETH2 LED
• Status LED
• TX / RX LED
• Server LED
• diody konsoli TX/RX

Zasilanie

• 5–48 V DC
• dopuszczalne napięcie do 60 V DC

Zabezpieczenia

• ochrona przed odwrotną polaryzacją
• zabezpieczenie przeciążeniowe
• zabezpieczenie termiczne

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-40°C do +85°C

Temperatura przechowywania:

-65°C do +150°C

Wilgotność:

5–95% bez kondensacji
