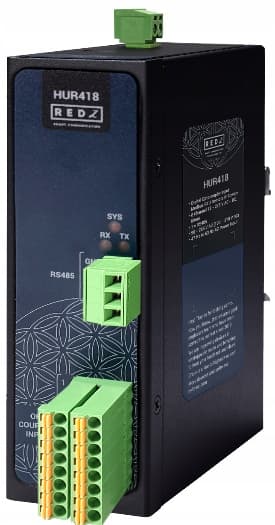

HUR418 – Moduł zdalnych wejść cyfrowych Modbus RTU RS485 (8 kanałów 12–275V AC/DC)

HUR418 należy do przemysłowej serii HUR Modbus Remote I/O, przeznaczonej do zastosowań w systemach automatyki przemysłowej, infrastruktury technicznej oraz systemach telemetrycznych.

Urządzenie umożliwia zbieranie sygnałów cyfrowych z urządzeń terenowych (np. czujników, styków, przekaźników lub sygnałów napięciowych) i przesyłanie ich do systemów nadrzędnych poprzez Modbus RTU po interfejsie RS485.

Seria HUR została zaprojektowana do pracy w trudnych warunkach przemysłowych i oferuje szeroki zakres temperatur pracy, szeroki zakres zasilania oraz wysoką odporność na zakłócenia.

Seria HUR – przemysłowe moduły Remote I/O

Seria HUR Remote I/O umożliwia budowę elastycznych systemów zdalnych wejść i wyjść dla automatyki przemysłowej.

W zależności od modelu urządzenia mogą obsługiwać komunikację:

• Modbus RTU (RS485)
• Modbus TCP (Ethernet)
• MQTT
• LoRaWAN

Moduły HUR mogą występować w różnych konfiguracjach wejść i wyjść, takich jak:

• 8-kanałowe wejścia cyfrowe optoizolowane
• 8-kanałowe wyjścia cyfrowe optoizolowane
• 8-kanałowe wyjścia przekaźnikowe 5A
• wejścia analogowe 0–10V / 0–20mA
• wyjścia analogowe 4–20mA

Dzięki temu seria HUR umożliwia budowę skalowalnych i ekonomicznych systemów zdalnych I/O.

Najważniejsze cechy HUR418

• 8 kanałów optoizolowanych wejść cyfrowych
• napięcie wejściowe 12–275 V AC/DC
• prąd wejściowy 60 mA
• komunikacja Modbus RTU przez RS485
• prędkość transmisji 115200 bps (8N1)
• możliwość zmiany adresu urządzenia przez Modbus
• monitorowanie parametrów pracy przez Modbus
• łatwe w użyciu oprogramowanie konfiguracyjne
• aktualizacja firmware przez port szeregowy
• szeroki zakres zasilania 100–240 V AC
• przemysłowa metalowa obudowa IP40
• montaż na szynie DIN

Wejścia cyfrowe

Moduł posiada 8 kanałów optoizolowanych wejść cyfrowych przeznaczonych do pracy z sygnałami przemysłowymi.

Parametry wejść

• liczba kanałów: 8
• napięcie wejściowe: 12–275 V AC/DC
• prąd wejściowy: 60 mA
• typ wejścia: optoizolowane
• polaryzacja: dowolna

Złącza

• terminale śrubowe
• 2 piny na kanał
• łącznie 16 pinów wejściowych

Izolacja i zabezpieczenia

• izolacja optyczna wejść: 4470 Vrms / 1 min
• zabezpieczenie nadnapięciowe: 275 V
• izolacja zasilania: >4200 Vrms

Komunikacja Modbus RTU

Urządzenie komunikuje się z systemem nadrzędnym poprzez Modbus RTU po RS485.

Parametry komunikacji

• protokół: Modbus RTU
• interfejs: RS485
• prędkość transmisji: 115200 bps
• format danych: 8N1

Adres urządzenia

• domyślny adres: 0x01
• możliwość zmiany przez komendy Modbus

Parametry diagnostyczne

Urządzenie umożliwia odczyt informacji diagnostycznych:

• licznik zapytań Modbus
• licznik czasu pracy urządzenia
• wersja firmware

Interfejsy i wskaźniki

Port komunikacyjny

RS485

• terminal śrubowy
• linie: A, B, GND

Wskaźniki LED

• TX LED – wysyłanie pakietów Modbus
• RX LED – odbiór pakietów Modbus
• System LED – sygnalizacja pracy urządzenia

Aktualizacja firmware

• możliwa przez interfejs RS485
• wykonywana przez port szeregowy

Zasilanie

• 100–240 V AC
• 120–370 V DC
• 50–60 Hz

Parametry izolacji

• izolacja: >4200 Vrms
• klasa izolacji: Class II

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-25°C do +70°C

Temperatura przechowywania:

-40°C do +105°C

Wilgotność:

5–95% bez kondensacji
