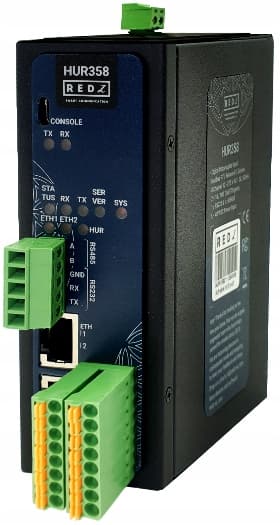

HUR358 – Moduł wejść cyfrowych Modbus TCP Remote I/O (8 kanałów) Ethernet + RS485 + RS232

HUR358 to przemysłowy moduł zdalnych wejść cyfrowych (Remote I/O) należący do serii HUR Modbus Remote I/O, przeznaczony do zastosowań w automatyce przemysłowej, systemach telemetrycznych oraz systemach monitoringu infrastruktury.

Urządzenie umożliwia odczyt sygnałów z 8 wejść cyfrowych optoizolowanych 12-275V AC/DC, które mogą być monitorowane poprzez Modbus TCP, MQTT lub Modbus RTU.

Moduł wyposażony jest w 2 porty Ethernet, RS232 oraz RS485, dzięki czemu może pełnić również funkcję bramki Modbus TCP ↔ Modbus RTU.

Solidna metalowa obudowa, szeroki zakres temperatur pracy oraz montaż na szynie DIN sprawiają, że urządzenie doskonale sprawdza się w wymagających warunkach przemysłowych.

Seria HUR – przemysłowe moduły Remote I/O

Seria HUR Modbus Remote I/O została zaprojektowana do budowy rozproszonych systemów automatyki przemysłowej.

Urządzenia mogą komunikować się poprzez:

• Modbus RTU (RS485)
• Modbus TCP (Ethernet)
• MQTT
• LoRaWAN (wybrane modele)

W zależności od modelu dostępne są różne konfiguracje wejść i wyjść:

• cyfrowe wejścia optoizolowane
• cyfrowe wyjścia optoizolowane
• wyjścia przekaźnikowe
• wejścia analogowe 0-10V / 0-20mA
• wyjścia analogowe 4-20mA

Dzięki temu urządzenia HUR umożliwiają tworzenie skalowalnych i ekonomicznych systemów automatyki oraz monitoringu infrastruktury technicznej.

Najważniejsze cechy HUR358

• 8 kanałów wejść cyfrowych optoizolowanych
• zakres wejścia 12–275V AC/DC
• komunikacja Modbus TCP
• obsługa MQTT
• 2 porty Ethernet 10/100Base-T(X)
• 1 port RS232
• 1 port RS485
• funkcja Modbus TCP → Modbus RTU Gateway
• wbudowany interfejs WWW do konfiguracji
• obsługa do 10 klientów TCP
• wbudowany serwer DHCP
• filtrowanie adresów White List / Black List
• monitorowanie statusu urządzenia w czasie rzeczywistym
• obsługa I/O Logic Functions do lokalnej automatyki
• aktualizacja firmware przez interfejs WWW
• 2 banki firmware (1 aktywny)
• szeroki zakres zasilania 5-48V DC
• przemysłowa metalowa obudowa IP40
• montaż na szynie DIN

Wejścia cyfrowe optoizolowane

Urządzenie posiada 8 kanałów wejść cyfrowych optoizolowanych umożliwiających monitorowanie sygnałów z urządzeń zewnętrznych.

Parametry wejść

• liczba wejść: 8
• napięcie wejściowe: 12-275 V AC/DC
• maksymalny prąd: 60 mA

Złącza

• terminale śrubowe
• 2 piny na kanał
• łącznie 16 pinów wejściowych

Polaryzacja

• polaryzacja nie ma znaczenia

Parametry izolacji

• izolacja optyczna: 4470 Vrms / 1 min
• zabezpieczenie nadnapięciowe: 275 V

Komunikacja sieciowa

Ethernet

• 2 × RJ45 10/100Base-T(X)
• standardy:

  IEEE 802.3 – 10Base-T

  IEEE 802.3u – 100Base-T(X)

  IEEE 802.3x – Flow Control

Funkcje sieciowe

• obsługa do 10 klientów TCP
• DHCP Server
• filtr IP White List / Black List
• monitorowanie komunikacji z poziomu WWW

Bramka Modbus TCP → Modbus RTU

HUR358 może działać jako gateway protokołów Modbus.

Pakiety:

• Modbus TCP z adresami innymi niż adres urządzenia
• są konwertowane do Modbus RTU i wysyłane przez port szeregowy

Pakiety odbierane z RS232 / RS485 są konwertowane z powrotem na Modbus TCP.

MQTT

Urządzenie posiada wbudowany MQTT Publisher.

Parametry konfiguracji

• adres MQTT Broker
• port
• Client ID
• login i hasło
• tematy Publish / Subscribe

Interwał wysyłania danych

• domyślnie 60 sekund
• możliwość konfiguracji

Format danych

• Parsed Data as Objects – dane w formacie czytelnym
• Parsed Data as Modbus Frame – dane w postaci ramek Modbus

Funkcje logiki I/O

Urządzenie obsługuje I/O Logic Functions, które umożliwiają realizację prostych funkcji automatyki bez sterownika PLC.

Przykładowe możliwości:

• wysłanie komunikatu MQTT po zmianie stanu wejścia
• sterowanie wyjściami innych urządzeń HUR
• reakcja na przekroczenie określonej wartości sygnału

Synchronizacja czasu

Urządzenie obsługuje NTP (Network Time Protocol).

Po restarcie:

• sprawdzany jest dostęp do serwera NTP
• jeśli czas jest dostępny, następuje synchronizacja

Interfejsy i złącza

Ethernet

• 2 × RJ45 10/100Base-T(X)

Port szeregowy

• RS232
• RS485

złącze terminalowe:

• Tx
• Rx
• GND
• A
• B

Port konsoli

• USB Type-C lub Micro USB
• prędkość 115200 baud

Wskaźniki LED

• Power LED – zasilanie
• ETH1 / ETH2 – aktywność portów Ethernet
• Status LED – status systemu
• Tx / Rx LED – transmisja danych

Zasilanie

• zakres zasilania: 5-48 V DC
• maksymalne napięcie: 60 V DC

Zabezpieczenia

• zabezpieczenie przed odwrotną polaryzacją
• zabezpieczenie termiczne
• ograniczenie prądu

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-40°C do +85°C

Temperatura przechowywania:

-65°C do +150°C

Wilgotność:

5–95% bez kondensacji
