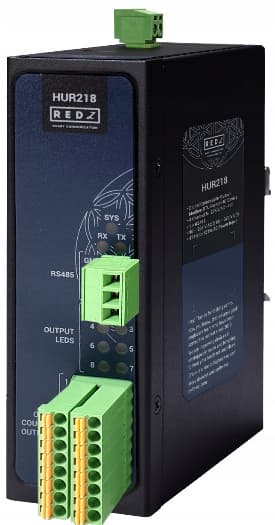

HUR218 – Moduł wyjść cyfrowych optoizolowanych Modbus RTU (RS485) – 8 kanałów

HUR218 to przemysłowy moduł zdalnych wyjść cyfrowych optoizolowanych, należący do serii HUR Modbus Remote I/O, przeznaczony do zastosowań w automatyce przemysłowej, systemach telemetrycznych oraz systemach monitoringu infrastruktury.

Urządzenie umożliwia sterowanie urządzeniami wykonawczymi poprzez 8 kanałów wyjść optoizolowanych, które mogą pracować w zakresie 5–275V AC/DC. Komunikacja z systemem nadrzędnym odbywa się poprzez Modbus RTU po interfejsie RS485.

Moduł został zaprojektowany do pracy w wymagających środowiskach przemysłowych i oferuje szeroki zakres temperatur pracy, szeroki zakres zasilania oraz solidną metalową obudowę przeznaczoną do montażu na szynie DIN.

Seria HUR – przemysłowe moduły Remote I/O

Seria HUR Remote I/O umożliwia budowę elastycznych systemów zdalnych wejść i wyjść dla automatyki przemysłowej.

W zależności od modelu urządzenia mogą być obsługiwane różne interfejsy komunikacyjne:

• Modbus RTU (RS485)
• Modbus TCP (Ethernet)
• MQTT
• LoRaWAN (wybrane modele)

Urządzenia z serii HUR dostępne są w wielu konfiguracjach I/O, takich jak:

• wejścia cyfrowe optoizolowane
• wyjścia cyfrowe optoizolowane
• wyjścia przekaźnikowe
• wejścia analogowe 0-10V / 0-20mA
• wyjścia analogowe 4-20mA

Dzięki temu seria HUR pozwala tworzyć skalowalne i ekonomiczne systemy automatyki oraz monitoringu.

Najważniejsze cechy HUR218

• 8 kanałów wyjść cyfrowych optoizolowanych
• zakres pracy wyjść 5–275 V AC/DC
• maksymalny prąd wyjścia 100 mA
• komunikacja Modbus RTU przez RS485
• prędkość transmisji 115200 bps (8N1)
• możliwość zmiany adresu urządzenia przez Modbus
• zapis wartości wyjść i ich przywrócenie po restarcie
• możliwość definiowania stanu wyjść przy uruchomieniu urządzenia
• monitorowanie parametrów pracy przez Modbus
• łatwe w użyciu oprogramowanie konfiguracyjne
• aktualizacja firmware przez port RS485
• szeroki zakres zasilania 100–240 V AC
• przemysłowa metalowa obudowa IP40
• montaż na szynie DIN

Wyjścia cyfrowe optoizolowane

Moduł posiada 8 niezależnych kanałów wyjść optoizolowanych.

Parametry wyjść

• liczba kanałów: 8
• napięcie wyjściowe: 5–275 V AC/DC
• maksymalny prąd: 100 mA

Złącza

• terminale śrubowe
• 2 piny na kanał
• łącznie 16 pinów wyjściowych

Polaryzacja

• polaryzacja nie ma znaczenia

Parametry izolacji i zabezpieczeń

• izolacja optyczna: 3750 Vrms / 1 min
• zabezpieczenie nadnapięciowe: 275 V
• maksymalny impuls prądu (nierepetycyjny): 80 A

Sygnalizacja

• diody LED pokazujące stan każdego wyjścia

Komunikacja Modbus RTU

Urządzenie komunikuje się z systemem nadrzędnym poprzez Modbus RTU po RS485.

Parametry komunikacji

• protokół: Modbus RTU
• interfejs: RS485
• prędkość transmisji: 115200 bps
• format danych: 8N1

Adres urządzenia

• domyślny adres: 0x01
• możliwość zmiany poprzez komendy Modbus

Parametry diagnostyczne

Urządzenie umożliwia monitorowanie:

• licznik zapytań Modbus
• licznik czasu pracy urządzenia
• wersja firmware

Funkcje zapisu wartości wyjść

Automatyczne przywracanie wartości

• wartości wyjść zapisywane są przed automatycznym restartem systemu
• po restarcie są przywracane

Konfiguracja stanu przy uruchomieniu

• użytkownik może ustawić stan każdego wyjścia po uruchomieniu urządzenia

Interfejsy i wskaźniki

Port komunikacyjny

RS485

• terminal śrubowy
• linie: A, B, GND

Wskaźniki LED

• TX LED – transmisja pakietów Modbus
• RX LED – odbiór pakietów Modbus
• System LED – sygnalizacja pracy urządzenia

Aktualizacja firmware

Firmware urządzenia może być aktualizowany poprzez port RS485.

Zasilanie

• 100–240 V AC
• 120–370 V DC
• 50–60 Hz

Parametry izolacji

• izolacja: >4200 Vrms
• klasa izolacji: Class II

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-25°C do +70°C

Temperatura przechowywania:

-40°C do +105°C

Wilgotność:

5–95% bez kondensacji
