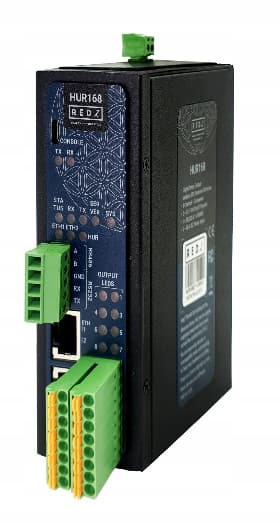

HUR168 – Moduł wyjść przekaźnikowych Modbus TCP / MQTT Remote I/O (8 kanałów)

HUR168 to przemysłowy moduł zdalnych wyjść przekaźnikowych, należący do serii HUR Modbus Remote I/O, przeznaczonej do zastosowań w automatyce przemysłowej, systemach monitoringu oraz telemetrii.

Urządzenie umożliwia sterowanie urządzeniami wykonawczymi poprzez 8 kanałów wyjść przekaźnikowych, które mogą być kontrolowane z poziomu systemu nadrzędnego przez Modbus TCP, MQTT, a także poprzez komunikację szeregową RS232 / RS485.

Dzięki funkcjom I/O Logic, moduł może wykonywać lokalne operacje automatyki bez konieczności stosowania dodatkowego sterownika PLC.

Seria HUR – przemysłowe moduły Remote I/O

Seria HUR Remote I/O została zaprojektowana do pracy w wymagających środowiskach przemysłowych.

Urządzenia tej serii mogą komunikować się poprzez:

• Modbus RTU (RS485)
• Modbus TCP (Ethernet)
• MQTT
• LoRaWAN (wybrane modele)

Seria oferuje różne konfiguracje wejść i wyjść, m.in.:

• wejścia cyfrowe optoizolowane
• wyjścia cyfrowe
• wyjścia przekaźnikowe
• wejścia analogowe 0-10V / 0-20mA
• wyjścia analogowe 4-20mA

Dzięki temu możliwe jest tworzenie skalowalnych systemów zdalnych I/O.

Najważniejsze cechy HUR168

• 8 kanałów wyjść przekaźnikowych
• obciążalność 5A 250VAC / 30VDC
• komunikacja Modbus TCP
• obsługa MQTT
• 2 porty Ethernet 10/100Base-T(X)
• porty RS232 oraz RS485
• transmisja szeregowa do 460800 bodów
• wbudowany interfejs WWW
• funkcje automatyki lokalnej I/O Logic
• możliwość sterowania wyjściami przez MQTT
• funkcja I/O Mirror
• konwersja Modbus TCP → Modbus RTU
• filtrowanie IP (White List / Black List)
• monitorowanie pracy urządzenia przez WWW
• aktualizacja firmware przez przeglądarkę
• możliwość przechowywania 2 wersji firmware
• szeroki zakres zasilania 5–48 V DC
• metalowa obudowa IP40
• montaż na szynie DIN

Wyjścia przekaźnikowe

Moduł posiada 8 niezależnych wyjść przekaźnikowych.

Parametry wyjść

• liczba kanałów: 8
• typ wyjścia: przekaźnikowe
• maksymalne obciążenie:

  5A przy 250VAC

  5A przy 30VDC

Złącza

• terminale śrubowe
• 2 piny na kanał
• łącznie 16 pinów wyjściowych

Parametry izolacji

• wytrzymałość dielektryczna: 3 kV
• izolacja zgodna z IEC61131-2

Sygnalizacja

• diody LED pokazujące stan każdego wyjścia

Komunikacja Ethernet

Parametry

• 2 porty Ethernet 10/100Base-T(X)
• zgodność z:

  IEEE 802.3

  IEEE 802.3u

  IEEE 802.3x

Funkcje sieciowe

• DHCP Server
• filtrowanie IP
• do 10 połączeń klienckich

MQTT

Urządzenie posiada wbudowany MQTT Publisher.

Konfiguracja

• adres MQTT Broker
• port
• Client ID
• login i hasło
• tematy Publish / Subscribe

Format danych

• Parsed Data as Objects – czytelny format ASCII
• Parsed Data as Modbus Frame – format binarny

Funkcje automatyki – I/O Logic

Urządzenie umożliwia tworzenie lokalnych reguł automatyki.

Możliwe scenariusze:

• sterowanie wyjściem na podstawie zmiany stanu wejścia
• wysyłanie komunikatów MQTT
• automatyczne sterowanie urządzeniami

Przykłady

• włączenie przekaźnika po wykryciu zmiany sygnału
• wysłanie komunikatu alarmowego do serwera MQTT
• sterowanie urządzeniem na podstawie wartości analogowej

I/O Mirror

Funkcja I/O Mirror umożliwia kopiowanie wartości wejścia z innego urządzenia HUR i ustawianie jej jako wyjścia lokalnego.

Modbus TCP → RTU Gateway

Urządzenie może działać jako bramka Modbus TCP do Modbus RTU.

Pakiety Modbus TCP z innymi adresami niż adres urządzenia są przekazywane do portów szeregowych RS232 / RS485.

Synchronizacja czasu

Urządzenie obsługuje synchronizację czasu poprzez NTP.

Po restarcie urządzenie automatycznie synchronizuje czas z serwerem NTP.

Interfejsy i porty

Ethernet

• 2 × RJ45 10/100Base-T(X)

Port konsoli

• USB Type-C lub Micro USB
• prędkość 115200 bodów

Porty szeregowe

• RS232 – Tx, Rx, GND
• RS485 – A, B, GND

Przyciski

• reset ustawień fabrycznych

Wskaźniki LED

• Power LED
• ETH1 / ETH2 LED
• Status LED
• TX / RX LED
• Server LED
• diody konsoli TX/RX

Zasilanie

• 5–48 V DC
• dopuszczalne napięcie do 60 V DC

Zabezpieczenia

• ochrona przed odwrotną polaryzacją
• zabezpieczenie przeciążeniowe
• zabezpieczenie termiczne

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-40°C do +85°C

Temperatura przechowywania:

-65°C do +150°C

Wilgotność:

5–95% bez kondensacji
