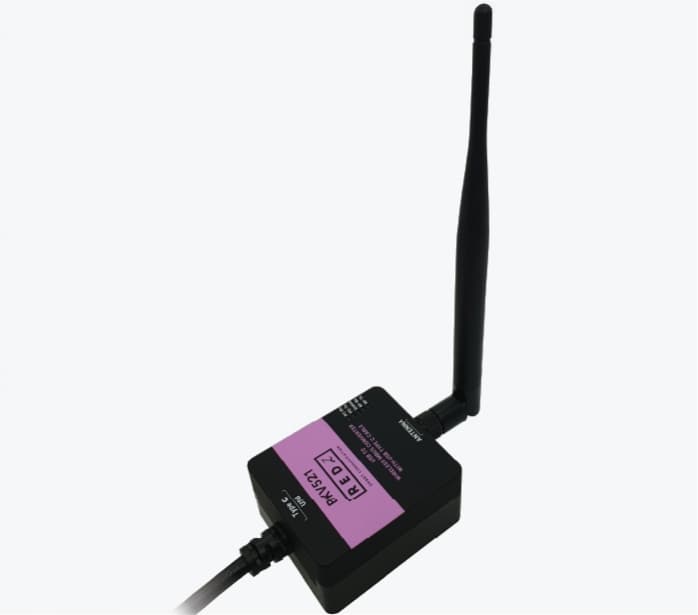

REDZ BKV521 Konwerter WMBus

Konwerter BKV511 / BKV521 wraz z odpowiednią aplikacją np. BKV511wMBUS Basic (darmowa aplikacja Android) pozwala na skanowanie oraz analizę "online" pakietów wMBUS w rzeczywistej lokalizacji.

Najważniejsze funkcje

• konwerter USB 2.0 → Wireless M-Bus
• komunikacja radiowa 868 MHz WMBus
• możliwość odbierania ramek WMBus w komputerze
• możliwość wysyłania ramek WMBus z komputera
• obsługa deszyfrowania AES dla maksymalnie 128 urządzeń
• obsługa szyfrowania AES wysyłanych ramek
• nasłuch nieograniczonej liczby urządzeń WMBus w zasięgu
• wbudowane diody LED sygnalizujące pracę urządzenia

Interfejsy i wskaźniki

Złącze antenowe

• SMA (żeńskie), 50 Ω
• obsługa komunikacji 868 MHz Wireless M-Bus

Wskaźniki LED

Urządzenie posiada diody LED informujące o stanie pracy:

• PC TX / RX – transmisja danych po stronie USB
• Status LED – sygnalizacja normalnej pracy urządzenia
• RF TX / RX – transmisja danych po stronie komunikacji WMBus

Technologia Wireless M-Bus

Moduł WMBus

• komunikacja radiowa 868 MHz

Moc nadawcza

• regulowana -1 dBm do 13 dBm

Budżet łącza

• do 130 dB

Zasięg komunikacji

• do 3 km w terenie otwartym
• typowy zasięg w budynkach >100 m

Tryby komunikacji

• S-Mode
• T-Mode
• C-Mode
• C/T-Mode

Obsługiwane wartości CI

53h, 5Bh, 60h, 6Ch, 6Dh, 6Eh, 6Fh

72h, 74h, 75h, 78h, 7Ah, 7Ch, 7Dh

80h, 8Ah, 8Bh, 8Ch, 8Dh, 8Eh, 8Fh

C3h, C4h, C5h

Deszyfrowanie danych

• obsługa AES dla maksymalnie 128 urządzeń WMBus
• kompatybilność z trybami:

  Mode 5

  Mode 7

  Mode 128

  tryby niestandardowe

Odebrane ramki mogą być przesyłane bezpośrednio do oprogramowania przez interfejs USB.

USB

Połączenie i zasilanie

• bezpośrednie połączenie z portem USB
• urządzenie pobiera zasilanie z portu USB

Przewód

• długość kabla 3 m
• złącze USB Type-C

Parametry fizyczne

Obudowa

• materiał ABS
• stopień ochrony IP40

Wymiary

23 × 43 × 48 mm

Waga

około 110 g

Warunki pracy

• temperatura pracy -40°C do +85°C
• temperatura przechowywania -50°C do +125°C
• wilgotność 5–95% bez kondensacji
