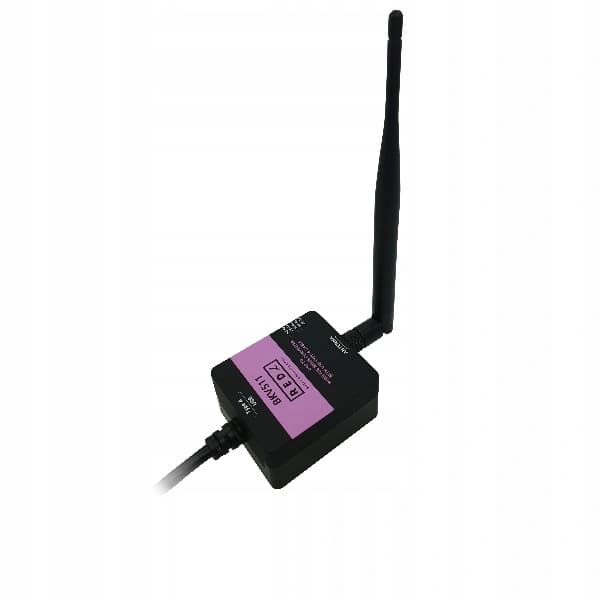

REDZ BKV511 Konwerter WMBus

Konwerter BKV511 / BKV521 wraz z odpowiednią aplikacją np. BKV511wMBUS Basic (darmowa aplikacja Android) pozwala na skanowanie oraz analizę "online" pakietów wMBUS w rzeczywistej lokalizacji.

Interfejsy i wskaźniki

Złącze antenowe i komunikacja Wireless M-Bus (WMBus)

• Komunikacja radiowa 868 MHz Wireless M-Bus (WMBus)
• 1 standardowe złącze antenowe SMA (żeńskie), 50 Ω
• Możliwość nasłuchu nieograniczonej liczby urządzeń WMBus w zasięgu
• Obsługa deszyfrowania ramek AES dla maksymalnie 128 urządzeń
• Obsługa szyfrowania AES dla wysyłanych ramek

Wskaźniki LED

Urządzenie posiada diody LED informujące o stanie pracy:

• PC TX / RX – sygnalizują transmisję danych po stronie połączenia USB
• Status LED – miga podczas normalnej pracy urządzenia
• RF TX / RX – sygnalizują transmisję danych po stronie komunikacji WMBus

Technologia

Wireless M-Bus (WMBus)

Moduł WMBus

• komunikacja radiowa 868 MHz Wireless M-Bus

Moc nadawania

• regulowana moc nadawcza od -1 dBm do 13 dBm

Budżet łącza

• do 130 dB

Zasięg komunikacji

• do 3 km w terenie otwartym (Line of Sight)
• typowy zasięg w budynkach / środowisku miejskim: ponad 100 m

Tryby komunikacji

konfigurowalne tryby pracy:

• S-Mode
• T-Mode
• C-Mode
• C/T-Mode (jednocześnie)

Obsługiwane wartości CI

53h, 5Bh, 60h, 6Ch, 6Dh, 6Eh, 6Fh, 72h, 74h, 75h, 78h, 7Ah, 7Ch, 7Dh,

80h, 8Ah, 8Bh, 8Ch, 8Dh, 8Eh, 8Fh, C3h, C4h, C5h

Deszyfrowanie danych

• deszyfrowanie AES odbieranych ramek dla maksymalnie 128 urządzeń

  (Mode 5, Mode 7, Mode 128 oraz tryby niestandardowe)

• możliwość odbioru danych z nieograniczonej liczby urządzeń WMBus w zasięgu
• odebrane ramki mogą być przekazywane do oprogramowania przez USB

USB

Połączenie i zasilanie

• bezpośrednie połączenie z portem USB
• urządzenie pobiera zasilanie bezpośrednio z portu USB

Przewód

• długość kabla 3 m
• złącze USB Type-A

Parametry fizyczne i środowiskowe

Obudowa

• materiał: ABS
• stopień ochrony: IP40

Wymiary

• 23 × 43 × 48 mm (wys. × szer. × gł.)

Waga

• około 110 g

Temperatura przechowywania

• od -50°C do +125°C

Temperatura pracy

• od -40°C do +85°C

Wilgotność pracy

5% – 95%, bez kondensacji
