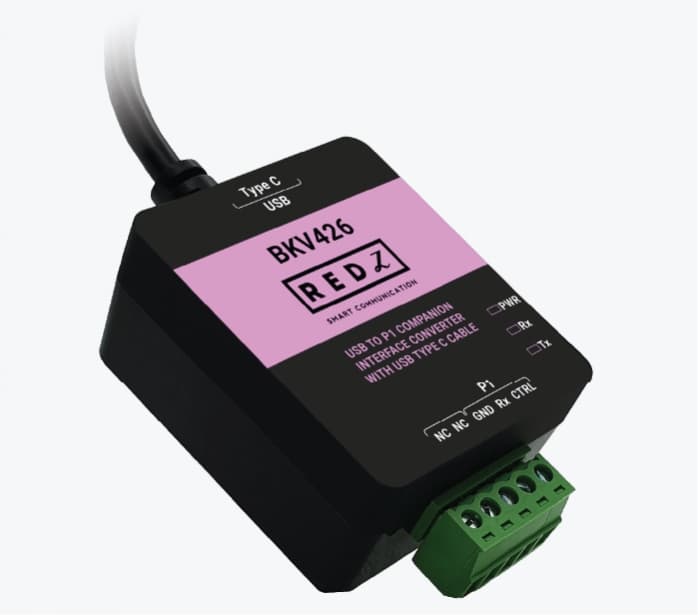

BKV426 – Konwerter USB - P1 (USB-C)

BKV426 to konwerter komunikacyjny umożliwiający podłączenie liczników energii wyposażonych w interfejs P1 do komputera lub systemu sterującego poprzez port USB.

Urządzenie pozwala na odczyt danych z liczników energii oraz integrację ich z systemami monitoringu energii, aplikacjami diagnostycznymi lub systemami automatyki.

Konwerter wyposażony jest w przewód USB Type-C o długości 3 m oraz terminalowe złącze do podłączenia interfejsu P1 (Data, Data Request, GND).

Najważniejsze funkcje

• konwersja USB → P1
• kompatybilność z licznikami energii wyposażonymi w port P1
• przewód USB Type-C – długość 3 m
• zabezpieczenie ESD dla interfejsu P1
• terminalowe złącze 3-przewodowe P1
• wbudowane diody LED sygnalizujące pracę urządzenia

Interfejs P1

Złącze

• terminalowe złącze 3-przewodowe

  Data

  Data Request

  GND

Parametry ochrony ESD

• 2000 V – Human Body Model (A114-B, Class II)
• 200 V – Machine Model (A115-A)
• 1000 V – Charged Device Model (C101)

Połączenie z licznikiem

• połączenie z licznikiem realizowane poprzez przewód RJ12
• przewód należy przygotować zgodnie z dokumentacją urządzenia
• szczegóły połączeń znajdują się w instrukcji producenta

Wskaźniki LED

Urządzenie posiada diody LED informujące o stanie pracy:

• PWR LED – świeci, gdy urządzenie jest prawidłowo zasilane
• RX LED – sygnalizuje odbiór danych
• TX LED – sygnalizuje transmisję danych

Zastosowanie

Konwerter może być wykorzystywany do:

• odczytu danych z liczników energii z interfejsem P1
• integracji liczników energii z systemami monitoringu energii
• komunikacji z systemami automatyki i IoT
• diagnostyki i analizy danych z liczników energii
