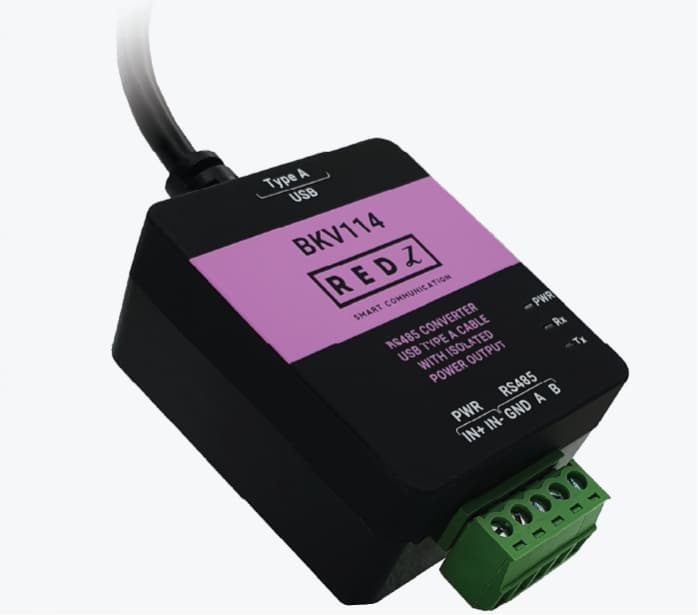

BKV114 – Konwerter USB-A do RS485 z izolowanym zasilaniem 5V

Konwerter BKV114 USB-A - RS485 umożliwia łatwe podłączenie urządzeń korzystających z interfejsu RS485 do komputera poprzez port USB. Urządzenie wyposażone jest w izolowane wyjście zasilania 5V, które pozwala zasilać podłączone urządzenia w instalacjach przemysłowych i pomiarowych.

Konwerter sprawdza się w komunikacji z różnymi urządzeniami automatyki i telemetrycznymi pracującymi w standardzie RS485, takimi jak liczniki energii, urządzenia pomiarowe czy sterowniki przemysłowe.

W zestawie znajduje się przewód USB Type-A o długości 3 m.

Najważniejsze funkcje

• konwersja USB → RS485
• przewód USB Type-A – długość 3 m
• izolowane wyjście zasilania 5V / 200 mA
• możliwość podłączenia do 256 urządzeń RS485 w magistrali
• zabezpieczenie przed przeciążeniem sterownika
• funkcja zabezpieczenia termicznego
• ochrona ESD dla linii RS485
• wbudowane diody LED sygnalizujące pracę urządzenia

Interfejs RS485

Złącze

• terminalowe złącze RS485

  A

  B

  GND

Parametry transmisji

• transmisja danych do 500 kbps bez błędów
• możliwość podłączenia do 256 urządzeń w magistrali RS485

Ochrona ESD

• ±15 kV – Human Body Model
• ±15 kV – IEC61000-4-2 Air-Gap
• ±8 kV – IEC61000-4-2 Contact Discharge

Zabezpieczenia

• zabezpieczenie termiczne (thermal shutdown)
• ograniczenie prądu dla ochrony przed przeciążeniem sterownika

Wyjście zasilania

Parametry

• izolowane wyjście 5 V
• oznaczenie polaryzacji In+ / In-
• maksymalne obciążenie 200 mA
• zabezpieczenie przed odwróceniem polaryzacji

Wskaźniki LED

Urządzenie posiada diody LED informujące o stanie pracy:

• PWR LED – świeci, gdy urządzenie jest prawidłowo zasilane
• RX LED – sygnalizuje odbiór danych
• TX LED – sygnalizuje transmisję danych

Zastosowanie

Konwerter może być używany w komunikacji z urządzeniami pracującymi w standardzie RS485, np.:

• liczniki energii elektrycznej
• wodomierze i ciepłomierze z interfejsem RS485
• sterowniki PLC
• urządzenia telemetryczne
• systemy automatyki przemysłowej
