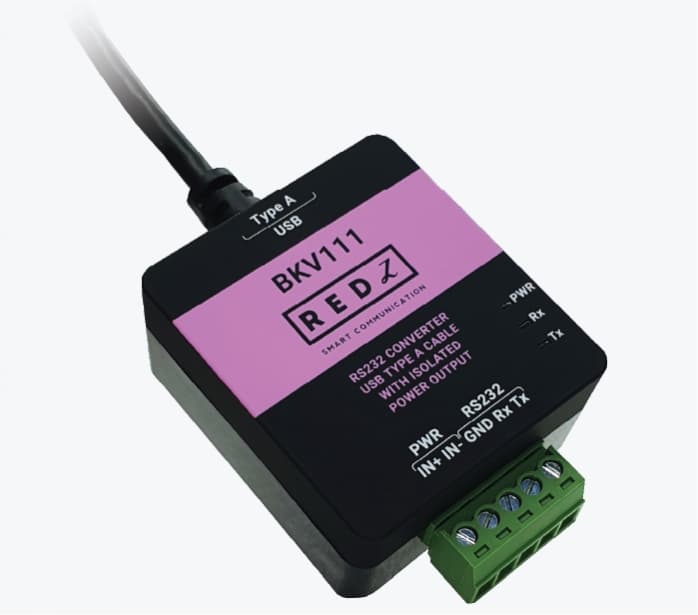

BKV111 – Konwerter USB-A do RS232 z izolowanym zasilaniem 5V

Konwerter BKV111 USB - RS232 umożliwia łatwe podłączenie urządzeń komunikujących się przez interfejs RS232 do komputera poprzez port USB. Urządzenie wyposażone jest w izolowane wyjście zasilania 5V, dzięki czemu może zasilać podłączone urządzenia w instalacjach terenowych.

Konwerter idealnie sprawdza się przy integracji urządzeń pomiarowych i komunikacyjnych, takich jak np. głowice optyczne KMK111 oraz inne urządzenia RS232.

Najważniejsze funkcje

• konwerter USB → RS232
• terminalowe złącze RS232 (Tx, Rx, GND)
• izolowane wyjście zasilania 5V
• maksymalne obciążenie wyjścia zasilania do 200 mA
• zabezpieczenie przed odwróceniem polaryzacji
• ochrona ESD dla linii RS232
• wbudowane diody LED sygnalizujące pracę urządzenia

Interfejs RS232

Złącze

• terminalowe złącze 3-przewodowe RS232

  Tx

  Rx

  GND

Parametry transmisji

• minimalna prędkość transmisji 250 kbps

Ochrona ESD

• ±15 kV – model Human Body Model
• ±15 kV – IEC61000-4-2 Air-Gap
• ±8 kV – IEC61000-4-2 Contact Discharge

Wyjście zasilania

Parametry

• izolowane wyjście 5 V
• oznaczenie polaryzacji In+ / In-
• maksymalne obciążenie 200 mA
• zabezpieczenie przed odwróceniem polaryzacji

Wskaźniki LED

Urządzenie posiada diody LED informujące o stanie pracy:

• PWR LED – świeci, gdy urządzenie jest prawidłowo zasilane
• RX LED – sygnalizuje odbiór danych
• TX LED – sygnalizuje transmisję danych

Zastosowanie

Konwerter może być używany do komunikacji z różnymi urządzeniami przemysłowymi i pomiarowymi, takimi jak:

• głowice optyczne do liczników energii
• urządzenia telemetryczne
• sterowniki przemysłowe
• urządzenia pomiarowe RS232
• systemy automatyki i diagnostyki
