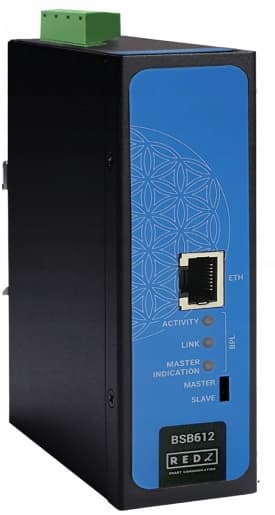

BSB612-PP-AC – Przemysłowy switch Ethernet z transmisją BPL (Broadband Power Line)

BSB612-PP-AC to kompaktowy przemysłowy niezarządzalny przełącznik Ethernet, który umożliwia komunikację sieciową zarówno przez port Ethernet, jak i poprzez linie energetyczne przy użyciu technologii BPL (Broadband Power Line).

Urządzenie posiada 1 port Ethernet 10/100Base-T(X) oraz interfejs BPL, który pozwala na transmisję danych poprzez przewody zasilające. Dzięki temu możliwe jest budowanie infrastruktury komunikacyjnej w miejscach, gdzie prowadzenie kabli Ethernet jest trudne lub niemożliwe.

Switch został zaprojektowany do pracy w wymagających środowiskach przemysłowych takich jak energetyka, przemysł, infrastruktura miejska, systemy Smart Grid oraz instalacje IoT.

Najważniejsze cechy urządzenia

• 1 port Ethernet 10/100Base-T(X)
• 1 interfejs BPL (Broadband Power Line)
• transmisja danych poprzez linie energetyczne
• zasilanie 110–240 V AC
• obsługa transmisji phase-to-phase oraz phase-to-neutral
• wybór trybu pracy Master / Slave
• automatyczne MDI / MDI-X
• obsługa Full-Duplex / Half-Duplex
• montaż na szynie DIN
• przemysłowa obudowa IP40
• szeroki zakres temperatur pracy -40°C do +85°C
• przeznaczony do pracy w trudnych warunkach przemysłowych

Zastosowanie

Urządzenie znajduje zastosowanie w:

• automatyce przemysłowej
• sieciach energetycznych
• systemach Smart Grid
• monitoringu infrastruktury
• instalacjach przemysłowych
• systemach IoT i Smart City
• budowie sieci w miejscach bez infrastruktury Ethernet

Technologia BPL (Broadband Power Line)

Technologia BPL umożliwia transmisję danych poprzez istniejące przewody zasilające.

Parametry transmisji

• przepustowość PHY: do 30 Mbps
• obsługa do 10 przeskoków sieciowych
• obsługa do 1000 urządzeń w sieci
• do 432 sub-carrierów
• pasmo analogowe 2–28 MHz
• modulacja OFDM-432
• protokół MAC CSMA/CA

Bezpieczeństwo transmisji

• szyfrowanie AES 128-bit
• korekcja błędów LDPC-C FEC

Ethernet

Standardy

• IEEE 802.3 – 10Base-T
• IEEE 802.3u – 100Base-T(X)
• IEEE 802.3x – Flow Control

Parametry

• 1 port RJ45 10/100Base-T(X)
• automatyczne MDI / MDI-X
• tryb Full-Duplex / Half-Duplex

Architektura

• metoda przetwarzania: Store-and-Forward
• tabela MAC: 1000 adresów
• bufor pakietów: 448 Kbit

Tryb Master / Slave

Urządzenie umożliwia konfigurację trybu pracy:

• Master
• Slave

Tryb wybierany jest za pomocą przełącznika na urządzeniu.

Wskaźniki LED

Urządzenie posiada diody informujące o stanie pracy:

• Power LED – zasilanie
• Ethernet Activity LED – aktywność portu Ethernet
• BPL Activity – transmisja danych przez linię energetyczną
• BPL Link – status połączenia BPL
• Master Indicator

  LED ON – tryb Master

  LED OFF – tryb Slave

Zasilanie

Urządzenie zasilane jest napięciem:

• 110–240 V AC
• 50–60 Hz

Zasilanie podłączane jest poprzez terminal zasilania (pins 1 i 2).

Transmisja danych przez linię energetyczną

Urządzenie obsługuje kilka trybów transmisji.

PP – Phase to Phase (standard)

Transmisja pomiędzy fazami:

• L1 – L2
• L2 – L3
• L1 – L3

PN – Phase to Neutral

Transmisja pomiędzy:

• fazą i neutralnym (L-N)

DC Model

Transmisja poprzez linię DC (np. 24 V DC).

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-40°C do +85°C

Temperatura przechowywania:

-65°C do +150°C

Wilgotność:

5–95% bez kondensacji
