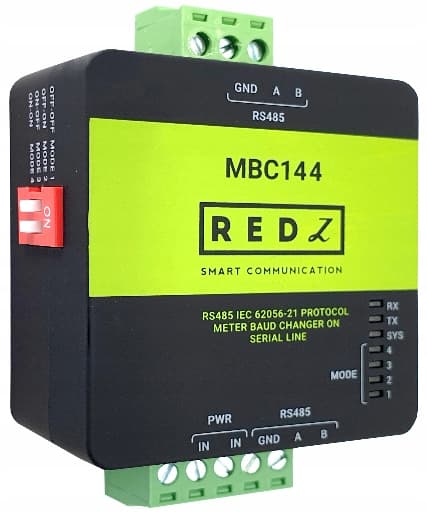

MBC144 – Konwerter IEC62056-21 Auto Baud RS485 ↔ RS485 (Auto Baud Changer)

MBC144 to kompaktowy konwerter komunikacyjny przeznaczony do pracy z licznikami wykorzystującymi protokół IEC62056-21.

Urządzenie realizuje funkcję automatycznej zmiany prędkości transmisji (Auto Baud Changer) pomiędzy dwoma interfejsami RS485, umożliwiając poprawną komunikację z licznikami wymagającymi inicjalizacji od 300 bodów oraz dynamicznej zmiany prędkości transmisji.

MBC144 jest idealnym rozwiązaniem w systemach, gdzie zarówno strona systemowa (modem/PLC), jak i licznik pracują w standardzie RS485.

Najważniejsze cechy urządzenia

• konwersja RS485 ↔ RS485
• obsługa protokołu IEC62056-21
• automatyczna zmiana prędkości (Auto Baud)
• start komunikacji od 300 baud zgodnie ze standardem
• 4 tryby pracy (różne konfiguracje transmisji)
• szeroki zakres zasilania 3.3 – 28 V DC
• bardzo kompaktowa konstrukcja
• aktualizacja firmware przez RS485
• szeroki zakres temperatur pracy -40°C do +85°C

Zastosowanie

Urządzenie znajduje zastosowanie w:

• systemach odczytu liczników energii
• systemach AMR / AMI
• integracjach liczników IEC62056-21
• systemach Modbus RTU
• automatyce przemysłowej
• systemach telemetrycznych

Interfejsy komunikacyjne

RS485 – Modem Side

• złącze: terminal śrubowy
• linie:

  A

  B

  GND

RS485 – Meter Side

• złącze: terminal śrubowy
• linie:

  A

  B

  GND

Tryby pracy (Auto Baud)

Urządzenie posiada 4 tryby pracy, wybierane przełącznikiem.

• Tryb, Parametry, Opis
• Mode 1, 19200 8N1, start od 300 baud → automatyczna zmiana
• Mode 2, 9600 8N1, start od 300 baud → automatyczna zmiana
• Mode 3, 19200 7E1, start od 300 baud → automatyczna zmiana
• Mode 4, 9600 7E1, start od 300 baud → automatyczna zmiana

Wskaźniki LED

Urządzenie wyposażone jest w diody sygnalizujące pracę:

• LED 1–4 – aktywny tryb pracy
• System LED – status pracy (miganie co sekundę)
• TX LED – transmisja danych do licznika
• RX LED – odbiór danych z licznika

Aktualizacja firmware

• aktualizacja przez RS485 (modem side)
• wymagany tryb:

  19200 8N1

Zasilanie

• napięcie: 3.3 – 28 V DC

Zabezpieczenia

• zabezpieczenie przed odwrotną polaryzacją
• zabezpieczenie termiczne

Parametry fizyczne

Obudowa: ABS

Stopień ochrony: IP40

Wymiary:

21 × 42 × 44 mm

Waga:

około 60 g

Warunki pracy

Temperatura pracy:

-40°C do +85°C

Temperatura przechowywania:

-55°C do +125°C

Wilgotność:

5–95% bez kondensacji
