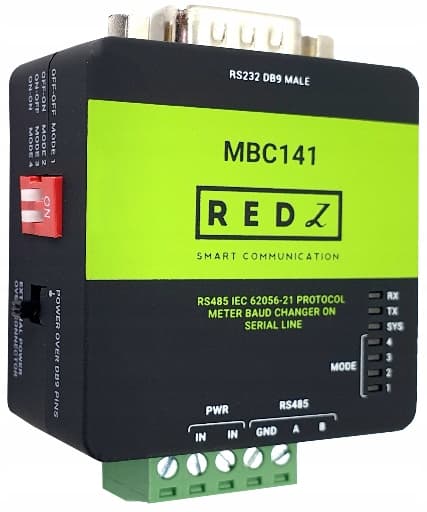

MBC141 – Konwerter IEC62056-21 Auto Baud RS232 ↔ RS485 (Auto Baud Changer)

MBC141 to kompaktowy konwerter komunikacyjny przeznaczony do pracy z licznikami wykorzystującymi protokół IEC62056-21 (np. liczniki energii).

Urządzenie pełni funkcję automatycznego zmieniacza prędkości transmisji (Auto Baud Changer) pomiędzy interfejsem RS232 (DB9) a RS485, umożliwiając poprawną komunikację z licznikami wymagającymi inicjalizacji od 300 bodów i automatycznej zmiany prędkości.

Dzięki temu idealnie sprawdza się w systemach:

• odczytu liczników energii
• systemach telemetrycznych
• integracjach Modbus / IEC
• automatyce przemysłowej

Najważniejsze cechy urządzenia

• konwersja RS232 ↔ RS485
• obsługa protokołu IEC62056-21
• automatyczna zmiana prędkości transmisji (Auto Baud)
• start komunikacji od 300 baud zgodnie ze standardem
• 4 tryby pracy (różne parametry transmisji)
• zasilanie przez RS232 lub zewnętrzne źródło
• szeroki zakres zasilania 3.3 – 28 V DC
• bardzo kompaktowa obudowa
• aktualizacja firmware przez RS232
• szeroki zakres temperatur pracy -40°C do +85°C

Zastosowanie

Urządzenie znajduje zastosowanie w:

• systemach odczytu liczników energii
• systemach AMR / AMI
• integracjach liczników IEC62056-21
• systemach Modbus RTU
• automatyce przemysłowej
• systemach telemetrycznych

Interfejsy komunikacyjne

RS232 (Modem Side)

• złącze: DB9 męskie
• obsługiwane linie:

  Pin 2 – RX

  Pin 3 – TX

  Pin 5 – GND

RS485 (Meter Side)

• złącze: terminal śrubowy
• linie:

  A

  B

  GND

Tryby pracy (Auto Baud)

Urządzenie posiada 4 tryby pracy, wybierane przełącznikiem.

• Tryb, Parametry, Opis
• Mode 1, 19200 8N1, Start od 300 baud → automatyczna zmiana
• Mode 2, 9600 8N1, Start od 300 baud → automatyczna zmiana
• Mode 3, 19200 7E1, Start od 300 baud → automatyczna zmiana
• Mode 4, 9600 7E1, Start od 300 baud → automatyczna zmiana

Wskaźniki LED

Urządzenie posiada diody sygnalizujące pracę:

• LED 1–4 – aktywny tryb pracy
• System LED – status pracy (miganie co sekundę)
• TX LED – transmisja danych do licznika
• RX LED – odbiór danych z licznika

Aktualizacja firmware

• aktualizacja przez RS232
• wymaga trybu:

  19200 8N1

Zasilanie

Możliwe źródła zasilania

• przez interfejs RS232 (pin 4 i/lub 8)
• zewnętrzne źródło zasilania

Parametry

• napięcie: 3.3 – 28 V DC
• wybór źródła zasilania: przełącznik
• zabezpieczenie przed odwrotną polaryzacją
• zabezpieczenie termiczne

Parametry fizyczne

Obudowa: ABS

Stopień ochrony: IP40

Wymiary:

21 × 42 × 44 mm

Waga:

około 60 g

Warunki pracy

Temperatura pracy:

-40°C do +85°C

Temperatura przechowywania:

-55°C do +125°C

Wilgotność:

5–95% bez kondensacji
