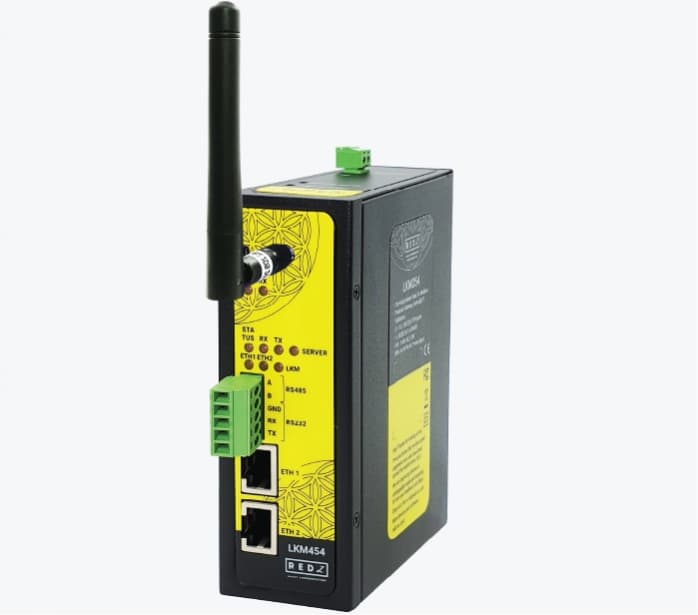

LKM454 ( LoRaWAN ) - konwerter protokołu MODBUS TCP - IEC 62056-21

Urządzenie umożliwia zdalny odczyt liczników energii elektrycznej komunikujących się w standardzie IEC 62056-21 oraz integrację danych z systemami automatyki wykorzystującymi protokoły Modbus TCP / Modbus RTU.

Dzięki wbudowanej komunikacji LoRaWAN 868 MHz możliwe jest przesyłanie danych pomiarowych do systemów IoT oraz platform monitoringu energii.

Najważniejsze funkcje i parametry

Zasilanie

• szeroki zakres zasilania 100–240 V AC (120–370 V DC)
• częstotliwość 50–60 Hz

Interfejsy komunikacyjne

• 2 porty Ethernet 10/100Base-T(X)
• obsługa Full / Half Duplex
• automatyczne wykrywanie MDI / MDI-X
• 1 × RS232
• 1 × RS485
• prędkość transmisji do 115200 bodów

Konfiguracja i zarządzanie

• wbudowany interfejs WWW do łatwej konfiguracji i monitorowania urządzenia

Komunikacja LoRaWAN

• pasmo radiowe 868 MHz (EU868) – przeznaczone dla Europy
• możliwość konfiguracji interwału wysyłania danych LoRaWAN
• obsługa Adaptive Data Rate (ADR)
• możliwość wyboru:

  prędkości transmisji uplink

  poziomu mocy nadawania

• obsługa LoRaWAN Class A oraz Class C
• możliwość wyboru sposobu aktywacji:

  OTAA (Over The Air Activation)

  ABP (Activation By Personalization)

• możliwość konfiguracji portu LoRaWAN

Kontrola transmisji LoRaWAN

• wbudowana kontrola Duty Cycle
• kontrola maksymalnego rozmiaru payload
• automatyczne dzielenie danych na pakiety zgodnie z ograniczeniami sieci LoRaWAN

Tryby pracy gatewaya

Urządzenie obsługuje dwa tryby pracy:

1. Gateway liczników IEC (port szeregowy) → Modbus TCP z publikacją danych przez MQTT
2. Gateway liczników IEC (TCP/IP) → Modbus RTU z publikacją danych przez MQTT

Obsługa liczników energii

• możliwość odczytu do 20 liczników energii IEC
• konwersja danych do Modbus TCP lub Modbus RTU
• odczyt do 48 rejestrów OBIS
• pełna konfiguracja mapowania OBIS → Modbus z poziomu interfejsu WWW

Integracja danych

Wbudowany MQTT Publisher umożliwia przesyłanie danych w różnych formatach:

• wartości OBIS jako obiekty danych
• wartości OBIS jako ramki Modbus

Monitoring i diagnostyka

Z poziomu interfejsu WWW można monitorować:

• status urządzenia
• pakiety LoRaWAN
• status komunikacji Modbus
• status odczytu liczników
• mapowanie OBIS → Modbus
• dane odczytane z liczników

Bezpieczeństwo i zarządzanie

• filtrowanie adresów IP (White List / Black List)
• obsługa do 20 adresów IP

Aktualizacja oprogramowania

• aktualizacja firmware przez interfejs WWW
• możliwość przechowywania 2 wersji firmware na urządzeniu (jedna aktywna)

Konstrukcja i warunki pracy

• zakres temperatur pracy -25°C do +70°C
• wytrzymała metalowa obudowa IP40
• montaż na szynie DIN
