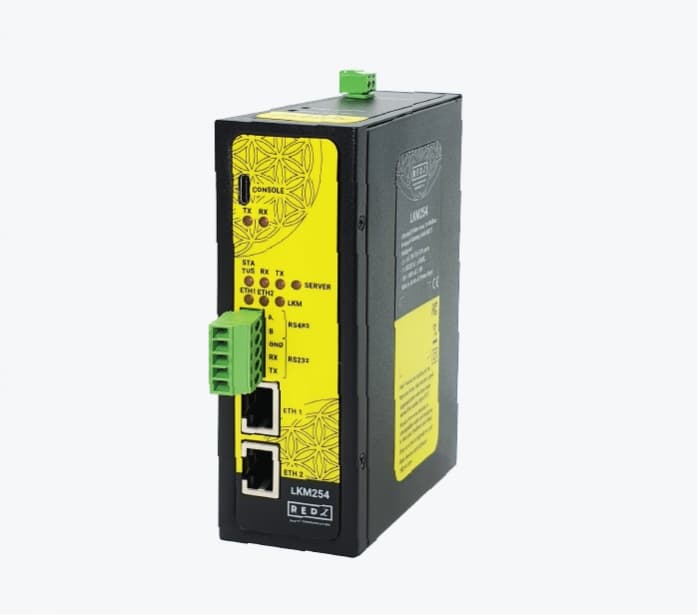

LKM254 - Bramka komunikacyjna liczników energii Modbus TCP do IEC62056-21

Bramka komunikacyjna LKM254 została zaprojektowana do współpracy z licznikami energii elektrycznej komunikującymi się w standardzie IEC 62056-21.

Liczniki obsługujące ten standard udostępniają tabele danych zawierające informacje takie jak m.in.:

• energia pobrana (import)
• energia oddana (eksport)
• napięcia fazowe
• prądy fazowe
• oraz inne parametry pomiarowe

Urządzenie automatycznie odczytuje te wartości z licznika i mapuje je na rejestry Modbus, dzięki czemu dane mogą być łatwo odczytywane przez systemy automatyki lub oprogramowanie korzystające z protokołu Modbus TCP.

Dzięki temu możliwa jest szybka integracja liczników energii z systemami automatyki przemysłowej, bez konieczności implementowania protokołu IEC 62056-21 w systemie nadrzędnym.

Najważniejsze zalety

• konwersja protokołu IEC 62056-21 → Modbus TCP
• automatyczny odczyt danych z liczników energii
• mapowanie danych do rejestrów Modbus
• łatwa integracja z systemami SCADA, PLC oraz BMS
• brak konieczności implementacji protokołu IEC 62056-21 po stronie systemu nadrzędnego
• szybka integracja liczników energii z systemami automatyki

Najważniejsze funkcje i parametry

• Szeroki zakres zasilania: 100–240 V AC (120–370 V DC), 50–60 Hz
• 2 porty Ethernet: 10/100Base-T(X)
• Interfejsy szeregowe:

  1 × RS232

  1 × RS485

  prędkość transmisji do 115200 bodów

• Wbudowany interfejs WWW umożliwiający łatwą konfigurację i zarządzanie urządzeniem

Tryby pracy gatewaya

Urządzenie obsługuje dwa tryby pracy:

1. Gateway liczników IEC (port szeregowy) → Modbus TCP z publikacją danych przez MQTT
2. Gateway liczników IEC (TCP/IP) → Modbus RTU z publikacją danych przez MQTT

Obsługa liczników

• możliwość obsługi do 20 liczników energii IEC
• odczyt i konwersja danych do Modbus TCP lub Modbus RTU
• możliwość odczytu do 48 rejestrów OBIS
• pełna konfiguracja mapowania OBIS → Modbus przez interfejs WWW

Integracja danych

• MQTT Publisher z różnymi opcjami przesyłania danych:

  wartości OBIS jako obiekty danych

  wartości OBIS jako ramki Modbus

Monitoring i diagnostyka

Z poziomu interfejsu WWW można łatwo monitorować:

• status odczytu liczników
• status komunikacji Modbus
• mapowanie OBIS → Modbus
• dane odczytane z liczników

Bezpieczeństwo i zarządzanie

• filtrowanie adresów IP (White List / Black List)
• obsługa do 20 adresów IP

Aktualizacja i firmware

• aktualizacja oprogramowania przez interfejs WWW
• możliwość przechowywania 2 wersji firmware na urządzeniu (jedna aktywna)

Konstrukcja i warunki pracy

• zakres temperatury pracy: -25°C do +70°C
• wytrzymała metalowa obudowa IP40
• montaż na szynie DIN
