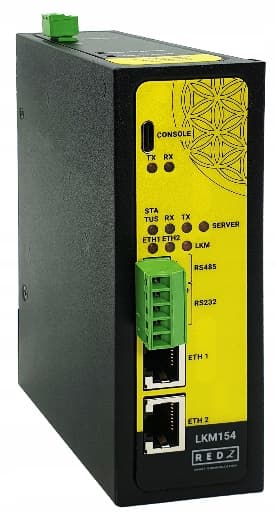

REDZ LKM154 – Konwerter IEC62056-21 do Modbus ( Bramka MQTT )

LKM154 to przemysłowa bramka komunikacyjna umożliwiająca integrację liczników energii elektrycznej komunikujących się w standardzie IEC 62056-21 (IEC1107) z systemami automatyki wykorzystującymi Modbus TCP / Modbus RTU.

Urządzenie umożliwia odczyt danych z liczników energii, mapowanie wartości OBIS do rejestrów Modbus oraz przesyłanie danych do systemów nadrzędnych lub platform IoT poprzez MQTT.

Gateway wyposażony jest w 2 porty Ethernet 10/100Base-T(X) oraz porty RS232 i RS485, co umożliwia podłączenie wielu liczników energii i integrację z systemami automatyki przemysłowej.

Najważniejsze funkcje

• 2 porty Ethernet 10/100Base-T(X)
• 1 port RS232 oraz 1 port RS485
• transmisja szeregowa do 115200 bodów
• wbudowany interfejs WWW do konfiguracji
• obsługa Modbus TCP oraz Modbus RTU
• obsługa do 32 liczników energii
• odczyt do 48 rejestrów OBIS
• publikacja danych poprzez MQTT
• filtrowanie adresów IP (White List / Black List)
• wbudowany serwer DHCP
• aktualizacja firmware przez interfejs WWW
• możliwość przechowywania 2 wersji firmware
• szeroki zakres zasilania 5–48 V DC
• przemysłowa metalowa obudowa IP40
• montaż na szynie DIN

Tryby pracy urządzenia

LKM154 obsługuje dwa podstawowe tryby pracy:

Serial IEC Meter → Modbus TCP Gateway

Odczyt liczników energii przez RS232 / RS485 i konwersja danych do Modbus TCP.

TCP/IP IEC Meter → Modbus RTU Gateway

Odczyt liczników energii przez TCP/IP i konwersja danych do Modbus RTU.

Odczyt liczników energii

Gateway umożliwia:

• odczyt do 32 liczników energii
• konfigurację prędkości transmisji dla każdego licznika
• konfigurację tabel odczytu
• definiowanie stringów inicjalizujących
• ustawienie interwału zapytań
• konfigurację czasu timeout

Obsługiwane prędkości transmisji

• 300
• 600
• 1200
• 2400
• 4800
• 9600
• 19200
• 38400
• 57600
• 115200

Obsługa OBIS

• odczyt do 48 kodów OBIS
• mapowanie wartości OBIS do rejestrów Modbus
• konfiguracja poprzez interfejs WWW

Integracja Modbus

Obsługiwane protokoły:

• Modbus TCP
• Modbus RTU

Odczyt danych

• Function Code 03 – Read Holding Registers

Każdy licznik posiada oddzielną przestrzeń adresową rejestrów.

MQTT

Gateway posiada wbudowany MQTT Publisher, który może działać równolegle z Modbus.

Możliwości konfiguracji:

• adres MQTT Broker
• port
• Client ID
• login i hasło
• tematy Publish / Subscribe
• interwał wysyłania danych (domyślnie 60 sekund)

Format danych

• OBIS Values as Objects – dane w formacie czytelnym ASCII
• OBIS Values as Modbus Frame – dane w formacie ramek Modbus (HEX)

Synchronizacja czasu (NTP)

Urządzenie obsługuje synchronizację czasu poprzez NTP.

Po uruchomieniu urządzenie cyklicznie sprawdza dostępność serwera NTP i synchronizuje czas po uzyskaniu połączenia.

Interfejsy i porty

Ethernet

• 2 × RJ45 10/100Base-T(X)

Porty szeregowe

• RS232 – Tx, Rx, GND
• RS485 – A, B

Port konsoli

• USB Type-C lub Micro USB
• prędkość 115200 bodów

Reset

• przycisk resetu do ustawień fabrycznych

Wskaźniki LED

Urządzenie posiada diody LED informujące o stanie pracy:

Power LED – zasilanie urządzenia

ETH1 / ETH2 LED – aktywność portów Ethernet

Status LED – stan pracy systemu

TX / RX LED – transmisja danych

Server LED – tryb pracy urządzenia

Zasilanie

• zakres napięcia 5–48 V DC
• dopuszczalne napięcie do 60 V DC
• zabezpieczenie przed odwróceniem polaryzacji
• zabezpieczenie termiczne
• zabezpieczenie przed przeciążeniem prądowym

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-40°C do +85°C

Temperatura przechowywania:

-65°C do +150°C

Wilgotność:

5% – 95% bez kondensacji
