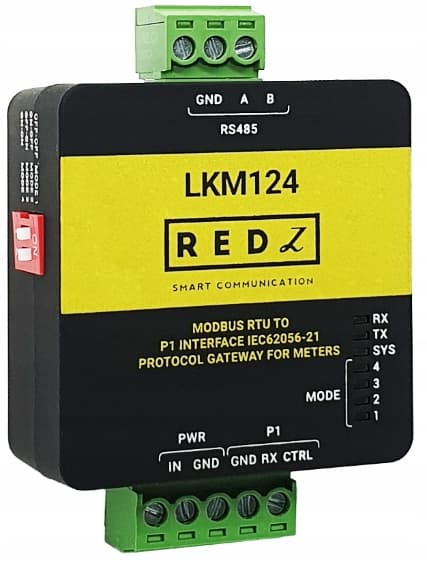

REDZ LKM124 – Konwerter IEC62056-21 do Modbus RTU (P1 / RS485)

LKM124 to kompaktowy konwerter komunikacyjny umożliwiający integrację liczników energii elektrycznej wykorzystujących protokół IEC 62056-21 lub P1 z systemami automatyki przemysłowej korzystającymi z Modbus RTU.

Urządzenie automatycznie odczytuje dane z liczników energii i mapuje je do zdefiniowanych rejestrów Modbus, dzięki czemu dane pomiarowe mogą być łatwo wykorzystywane w systemach monitoringu energii, automatyce przemysłowej oraz systemach IoT.

Gateway posiada interfejs P1 po stronie licznika oraz interfejs RS485 po stronie modemu / systemu nadrzędnego.

Najważniejsze funkcje

• konwersja protokół licznika energii → Modbus RTU
• obsługa liczników w standardzie IEC62056-21 / P1
• RS485 po stronie modemu
• interfejs P1 po stronie licznika
• obsługa do 10 liczników energii na magistrali RS485
• możliwość konfiguracji parametrów poprzez komendy Modbus
• możliwość wysyłania stringa inicjalizacyjnego
• szeroki zakres zasilania 5–24 V DC
• możliwość zasilania bezpośrednio z interfejsu P1
• aktualizacja firmware przez interfejs szeregowy
• bardzo kompaktowa konstrukcja

Odczyt danych z licznika

Gateway odczytuje dane z liczników energii i udostępnia je poprzez Modbus RTU.

Odczytywane parametry obejmują m.in.:

• datę i czas
• energię czynną importowaną i eksportowaną
• energię bierną importowaną i eksportowaną
• energię bierną w 4 kwadrantach
• maksymalne moce
• moc chwilową
• prądy fazowe
• napięcia fazowe
• częstotliwość sieci
• kody błędów licznika

Lista danych może być rozszerzana poprzez aktualizację firmware.

Konfiguracja urządzenia

Konfiguracja może być wykonywana poprzez komendy Modbus.

Możliwe ustawienia:

• adres Modbus
• okres odczytu danych
• numer tabeli odczytu licznika
• parametry komunikacji
• string inicjalizacyjny dla licznika

Interfejsy komunikacyjne

Po stronie modemu / systemu nadrzędnego

• RS485
• złącze terminalowe:

  A

  B

  GND

Po stronie licznika

• interfejs P1 Companion
• złącze terminalowe:

  Data

  Data Request

  GND

Zasilanie urządzenia może być również pobierane bezpośrednio z interfejsu P1.

Tryby pracy

Urządzenie posiada przełącznik wyboru trybu pracy.

Tryb 1

• RS485: 19200 8N1
• odczyt licznika zaczyna się od 300 bodów, a następnie prędkość jest automatycznie zmieniana zgodnie z protokołem IEC62056-21

Tryb 2

• RS485: 9600 8N1
• odczyt rozpoczyna się od 300 bodów

Tryb 3

• RS485: 19200 8N1
• licznik: 19200 7E1

Tryb 4

• RS485: 9600 8N1
• licznik: 9600 7E1

Wskaźniki LED

Urządzenie posiada diody LED informujące o stanie pracy:

• Mode 1 / Mode 2 / Mode 3 / Mode 4 LED – wybrany tryb pracy
• System LED – miga co sekundę podczas normalnej pracy
• Tx LED – transmisja danych z modemu do licznika
• Rx LED – odbiór danych z licznika

Aktualizacja firmware

Firmware może być aktualizowane przez interfejs szeregowy.

Aktualizacja wykonywana jest np. poprzez:

• RS232 w urządzeniu LKM111
• RS485 w urządzeniu LKM144

Podczas aktualizacji urządzenie musi pracować w trybie 19200 8N1.

Zasilanie

• napięcie zasilania 5–24 V DC
• dopuszczalne napięcie do 28 V DC
• możliwość zasilania bezpośrednio z interfejsu P1
• zabezpieczenie przed odwróceniem polaryzacji
• zabezpieczenie termiczne

Parametry fizyczne

Obudowa: ABS

Stopień ochrony: IP40

Wymiary:

21 × 42 × 44 mm

Waga:

około 60 g

Warunki pracy

Temperatura pracy:

-40°C do +85°C

Temperatura przechowywania:

-55°C do +125°C

Wilgotność:

5% – 95% bez kondensacji
