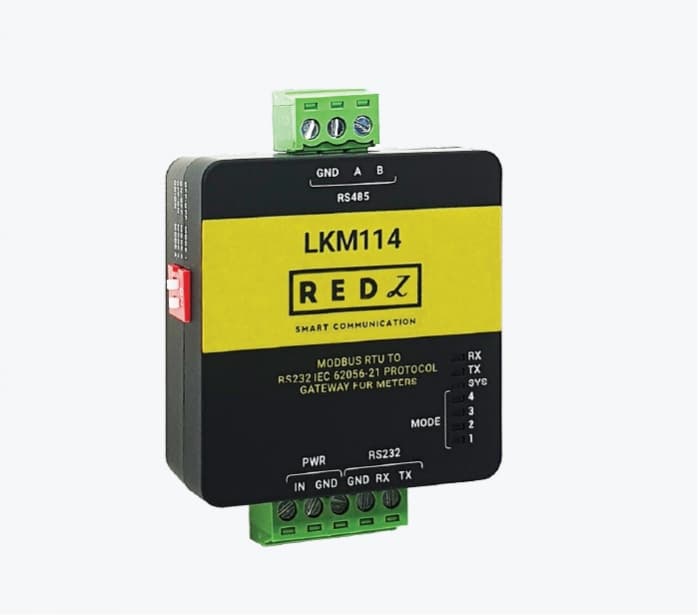

LKM114 – Konwerter Modbus RTU ↔ IEC62056-21 (Gateway liczników energii)

LKM114 to kompaktowy gateway komunikacyjny umożliwiający integrację liczników energii obsługujących standard IEC62056-21 (IEC1107) z systemami automatyki wykorzystującymi Modbus RTU.

Urządzenie automatycznie odczytuje dane z licznika (np. energia, napięcia, prądy) i mapuje je do rejestrów Modbus, eliminując konieczność implementacji protokołu IEC62056-21 po stronie systemu nadrzędnego.

Najważniejsze cechy

• konwersja IEC62056-21 → Modbus RTU
• automatyczny odczyt danych z liczników energii
• mapowanie danych do rejestrów Modbus
• komunikacja:

  RS485 (Modbus RTU – system nadrzędny)

  RS232 (licznik energii)

• konfigurowalny adres Modbus
• możliwość ustawienia:

  interwału odczytu

  numeru tabeli odczytu (IEC62056-21)

• możliwość customizacji map rejestrów
• aktualizacja firmware przez port szeregowy
• bardzo kompaktowe wymiary

Zastosowanie

Urządzenie idealne do:

• integracji liczników energii z systemami SCADA
• automatyki przemysłowej
• systemów EMS (Energy Management Systems)
• systemów telemetrycznych
• odczytów liczników w budynkach i zakładach

Jak działa LKM114

1. Urządzenie łączy się z licznikiem przez RS232
2. Automatycznie odczytuje dane w standardzie IEC62056-21
3. Mapuje dane do rejestrów Modbus RTU
4. System nadrzędny odczytuje dane przez RS485

👉 Dzięki temu nie trzeba implementować IEC62056-21 w systemie – wszystko realizuje gateway.

Interfejsy komunikacyjne

RS485 – Modbus RTU (Modem Side)

• 2-przewodowe połączenie RS485
• komunikacja z PLC / SCADA / systemem nadrzędnym

RS232 – Meter Side

• sygnały:

  Rx

  Tx

  GND

• komunikacja z licznikiem energii

Konfiguracja

Urządzenie umożliwia konfigurację przez Modbus:

• adres urządzenia
• interwał odczytu danych
• wybór tabeli odczytu (IEC62056-21)

Zasilanie

• napięcie: 5 – 24 V DC

Aktualizacja firmware

• aktualizacja przez interfejs szeregowy
• możliwość dostosowania funkcji pod klienta

Parametry fizyczne

Obudowa: kompaktowa

Wymiary:

21 × 42 × 44 mm

Warunki pracy

Temperatura pracy:

-40°C do +85°C
