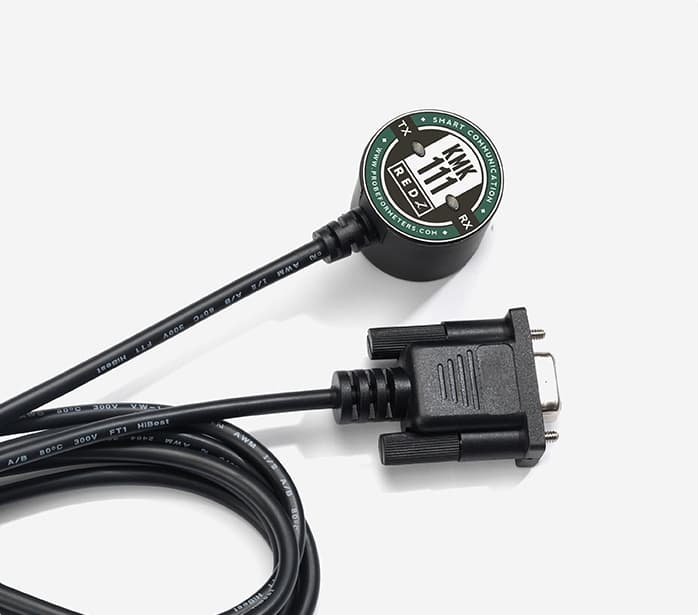

KMK111 – Głowica optyczna RS232 (DB9) do liczników – IEC62056-21

KMK111 to klasyczna głowica optyczna z interfejsem RS232 (DB9), przeznaczona do odczytu danych z liczników energii wyposażonych w port optyczny zgodny ze standardem IEC62056-21 (IEC1107).

Dzięki bezpośredniemu połączeniu RS232 urządzenie idealnie współpracuje z terminalami serwisowymi, kolektorami danych oraz systemami przemysłowymi.

Najważniejsze cechy

• interfejs RS232 (DB9 żeński)
• standard IEC62056-21 (IEC1107)
• zasilanie z portu RS232 (DTR/RTS – brak dodatkowego zasilacza)
• stabilne połączenie dzięki magnesowi N38
• kabel o długości 3 m
• kompaktowa i trwała konstrukcja
• łatwa integracja z urządzeniami serwisowymi

Zastosowanie

Urządzenie znajduje zastosowanie w:

• odczycie liczników energii elektrycznej
• systemach AMR / AMI
• serwisie i konfiguracji liczników
• pracy z kolektorami danych
• automatyce przemysłowej
• systemach telemetrycznych

Interfejs komunikacyjny

• typ: RS232
• złącze: DB9 Female
• zasilanie:

  poprzez linie DTR i/lub RTS

👉 brak konieczności stosowania dodatkowego zasilania

Parametry komunikacyjne

• standard: IEC 62056-21
• maksymalna prędkość: 19200 baud

Parametry optyczne

• długość fali: ~900 nm
• stabilne mocowanie dzięki magnesowi

Konstrukcja

• obudowa: ABS
• elementy przezroczyste: poliwęglan
• solidna konstrukcja do pracy terenowej

Wymiary i waga

• średnica: 32 mm
• wysokość: ~28 mm
• długość kabla: 3 m
• waga: ~125 g

Zasilanie

• napięcie: 3.3 V
• zasilanie z portu RS232 (DTR/RTS)
