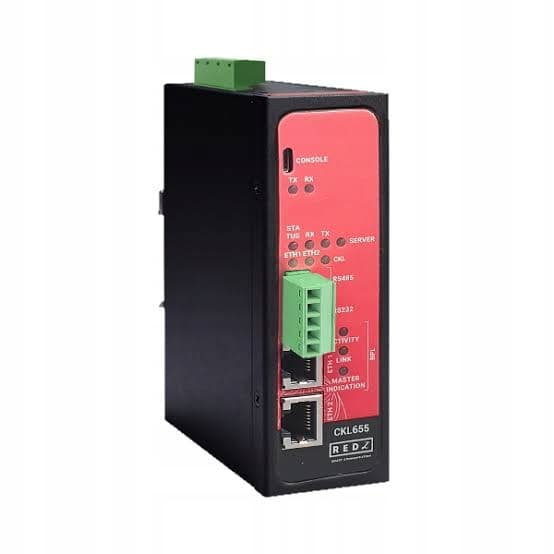

CKL655 bramka komunikacyjna Serial Ethernet RS232 RS485 Modbus MQTT BPL DIN

CKL655 to przemysłowa bramka komunikacyjna Serial to Ethernet z obsługą 2 portów Ethernet 10/100Base-T(X), portów szeregowych RS232 i RS485 oraz łączności BPL — Broadband Power Line Link. Urządzenie umożliwia integrację urządzeń szeregowych, sieci Ethernet, systemów Modbus TCP/RTU oraz przesyłanie danych do serwera MQTT.

Gateway CKL655 sprawdzi się w automatyce przemysłowej, systemach telemetrycznych, instalacjach energetycznych, systemach BMS/SCADA, zdalnym odczycie danych oraz integracji urządzeń terenowych.

Najważniejsze cechy produktu:

• 2 × port Ethernet 10/100Base-T(X)

• 1 × port RS232

• 1 × port RS485

• obsługa transmisji szeregowej do 460800 baud

• wbudowany interfejs WWW do konfiguracji

• obsługa Modbus TCP oraz Modbus RTU

• funkcja bramki Modbus TCP/RTU

• scheduler Modbus TCP/RTU z wysyłką danych do MQTT

• obsługa MQTT Publisher

• możliwość definiowania do 64 komend Modbus

• obsługa do 32 zdalnych urządzeń TCP/IP w trybie bramki Modbus TCP/RTU

• możliwość podglądu pakietów danych Ethernet i Serial w interfejsie WWW

• filtrowanie IP w trybie TCP Server — Black List / White List

• funkcja DHCP Server

• aktualizacja firmware przez WWW

• możliwość przechowywania 2 wersji firmware w urządzeniu, z jedną aktywną

• łączność BPL — Broadband Power Line

• szybkość PHY BPL do 30 Mbps

• obsługa do 10 hopów i do 1000 węzłów w sieci BPL

• do 432 podnośnych w paśmie analogowym 2–28 MHz dla BPL

• obsługa LDPC-C FEC oraz 128-bit AES dla BPL

• obsługa Full/Half-Duplex oraz auto MDI/MDI-X

• szeroki zakres temperatury pracy: od -40°C do 85°C

• metalowa obudowa przemysłowa IP40

• montaż na szynie DIN

Funkcje urządzenia:

CKL655 może pracować w różnych trybach komunikacyjnych, między innymi jako:

1. Serial to Ethernet Transparent Gateway

Urządzenie może działać jako transparentna bramka pomiędzy urządzeniami szeregowymi a siecią Ethernet. Obsługiwane są połączenia TCP Server oraz TCP Client.

1. Modbus TCP/RTU Protocol Gateway

CKL655 umożliwia konwersję danych pomiędzy Modbus TCP i Modbus RTU. Dzięki temu urządzenia Modbus TCP Master mogą komunikować się z urządzeniami Modbus RTU, a urządzenia Modbus RTU Master mogą wymieniać dane z urządzeniami Modbus TCP.

1. Modbus TCP/RTU Scheduler z MQTT Data Send

Urządzenie może cyklicznie odczytywać dane z urządzeń Modbus RTU lub Modbus TCP, a następnie wysyłać je do serwera MQTT. Użytkownik może zdefiniować do 64 komend Modbus oraz określić interwał wysyłania danych.

Zastosowanie:

• automatyka przemysłowa

• systemy SCADA

• systemy BMS

• telemetryka

• energetyka

• przemysłowe sieci komunikacyjne

• zdalny odczyt danych

• integracja urządzeń Modbus

• integracja urządzeń RS232/RS485 z Ethernet

• komunikacja po liniach zasilających BPL

• instalacje wymagające pracy w szerokim zakresie temperatur

Ethernet:

Standardy Ethernet:

• IEEE 802.3 — 10Base-T

• IEEE 802.3u — 100Base-T(X)

• IEEE 802.3x — Flow Control

Pozostałe parametry Ethernet:

• tablica MAC: 1K wpisów

• przetwarzanie: Store-and-Forward

• pamięć bufora pakietów: 448 Kbit

• 2 × port RJ45 10/100Base-T(X)

• obsługa Full/Half-Duplex

• auto MDI/MDI-X na każdym porcie

BPL — Broadband Power Line:

Technologia BPL umożliwia transmisję danych po liniach zasilających. CKL655 obsługuje komunikację BPL z możliwością pracy w rozbudowanych topologiach sieciowych.

Parametry BPL:

• szybkość PHY: do 30 Mbps

• liczba hopów: do 10

• liczba węzłów: do 1000

• pasmo analogowe: 2–28 MHz

• liczba podnośnych: do 432

• modulacja: OFDM-432

• protokół MAC: CSMA/CA

• obsługa VLAN: IEEE 802.1q / IEEE 802.1p / IEEE 802.3d

• obsługa LDPC-C FEC

• szyfrowanie: 128-bit AES core

Modbus:

Dostępne tryby Modbus:

• Modbus TCP

• Modbus RTU

Obsługiwane funkcje Modbus:

• FC=01 — Read Coil Status

• FC=02 — Read Input Status

• FC=03 — Read Holding Registers

• FC=04 — Read Input Registers

Możliwości konfiguracji Modbus:

• do 64 komend Modbus definiowanych przez użytkownika

• indywidualny wybór adresu Modbus

• indywidualny wybór funkcji Modbus

• konfiguracja adresu rejestru

• konfiguracja liczby rejestrów

• konfiguracja interwału zapytania

• konfiguracja timeoutu

• niezależne ustawienia RS232 / RS485 dla komend Modbus RTU

• niezależne ustawienia IP i portu TCP dla komend Modbus TCP

MQTT:

CKL655 może działać jako MQTT Publisher w trybie Modbus TCP/RTU Scheduler with MQTT Data Send.

Funkcje MQTT:

• konfiguracja adresu IP i portu brokera MQTT

• możliwość ustawienia Client ID

• możliwość ustawienia nazwy użytkownika i hasła

• konfiguracja Publish Topic

• konfiguracja Subscribe Topic

• interwał wysyłania danych ustawiany przez użytkownika

• domyślny interwał wysyłania: 60 sekund

• możliwość dodania czasu NTP do każdej wiadomości MQTT

• format danych: DATA AS MODBUS FRAME — dane wysyłane jako odpowiedź zapytania Modbus w formacie HEX

Synchronizacja czasu NTP:

Urządzenie wykorzystuje NTP do synchronizacji czasu. Po ponownym uruchomieniu CKL655 sprawdza dostępność serwera NTP co 10 sekund. Po skutecznej synchronizacji urządzenie kończy cykliczne sprawdzanie.

Złącza i porty:

• port konsolowy: USB Type-C lub Micro USB, log 115200 baud

• 2 × port RJ45 10/100Base-T(X)

• porty szeregowe na złączu terminalowym 5-pin

• RS232: Tx, Rx, GND

• RS485: A, B

• przycisk resetu do ustawień fabrycznych

Wskaźniki LED:

• Power LED

• diody aktywności ETH1 i ETH2

• dioda aktywności urządzenia

• Status LED

• TX/RX danych

• Server LED

• TX/RX portu konsolowego

Wskaźniki LED BPL:

• BPL Activity

• BPL Link

• Master Indication — LED ON: Master, LED OFF: Slave

Zasilanie i transmisja BPL:

Urządzenie może występować w różnych wersjach zasilania i transmisji danych.

Wersje zasilania:

1. Wersja AC Powered

Zasilanie napięciem AC 110–240 V / 50–60 Hz. Wersja dostępna dla modeli PN oraz PP. W modelach PN wejście zasilania może być również wykorzystane do transmisji danych.

1. Wersja DC Powered

Zasilanie napięciem 9–36 V DC. Transmisja danych odbywa się przez terminale 3 i 4. Wersja dostępna jako PP lub DC.

Wersje połączenia danych:

1. PP Model — Phase to Phase

Standardowy wariant transmisji. Dane przesyłane są przez terminale 3 i 4. Zalecane jest połączenie faza-faza, np. L1-L2, L2-L3, L1-L3. Możliwe jest także połączenie faza-neutralny, jeśli połączenie faza-faza nie jest dostępne.

1. PN Model — Phase to Neutral

Wariant faza-neutralny. Urządzenie może być zasilane z terminali 1 i 2 oraz transmitować dane przez te same terminale. Terminale 3 i 4 mogą być używane opcjonalnie.

1. DC Model — DC Data Line

Wariant transmisji danych po linii DC, np. 24 V+ i GND.

Parametry fizyczne i środowiskowe:

• obudowa: metalowa

• stopień ochrony: IP40

• wymiary: 43 × 95 × 124 mm

• masa: około 400 g

• temperatura pracy: od -40°C do 85°C

• temperatura przechowywania: od -65°C do 150°C

• wilgotność pracy: 5% do 95%, bez kondensacji

• montaż: szyna DIN

Dla kogo jest CKL655?

CKL655 to rozwiązanie dla instalatorów, integratorów automatyki, firm energetycznych, zakładów przemysłowych oraz operatorów systemów pomiarowych, którzy potrzebują niezawodnej bramki komunikacyjnej do integracji urządzeń Modbus, RS232, RS485, Ethernet, MQTT i BPL.
