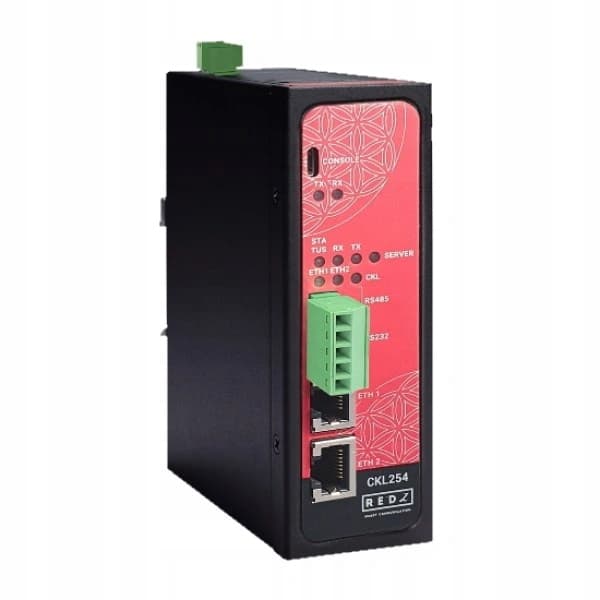

CKL254 - Konwerter RS232 / RS485 do Ethernet

CKL254 to przemysłowa bramka komunikacyjna umożliwiająca integrację urządzeń szeregowych RS232 oraz RS485 z siecią Ethernet. Urządzenie pozwala na łatwe podłączenie urządzeń przemysłowych, liczników energii, sterowników PLC oraz systemów automatyki do infrastruktury sieciowej TCP/IP.

Gateway wyposażony jest w 2 porty Ethernet 10/100Base-T(X) oraz porty RS232 i RS485, co umożliwia elastyczną integrację wielu urządzeń komunikujących się przez interfejs szeregowy.

Urządzenie posiada wbudowany interfejs WWW, który umożliwia łatwą konfigurację oraz monitorowanie komunikacji sieciowej i szeregowej.

Najważniejsze funkcje

• 2 porty Ethernet 10/100Base-T(X)
• 1 port RS232 oraz 1 port RS485
• prędkość transmisji do 460800 bodów
• wbudowany interfejs WWW do konfiguracji
• obsługa Modbus TCP / Modbus RTU
• publikacja danych poprzez MQTT
• obsługa do 32 zdalnych urządzeń TCP/IP
• możliwość definiowania do 64 komend Modbus
• filtrowanie adresów IP (White List / Black List)
• wbudowany serwer DHCP
• aktualizacja firmware przez interfejs WWW
• możliwość przechowywania 2 wersji firmware
• szeroki zakres zasilania 100–240V AC
• montaż na szynie DIN
• przemysłowa metalowa obudowa IP40

Tryby pracy urządzenia

CKL254 obsługuje kilka trybów pracy:

Transparent Gateway (Serial ↔ Ethernet)

Urządzenie działa jako transparentna bramka pomiędzy:

• TCP Server ↔ urządzenia szeregowe
• TCP Client ↔ urządzenia szeregowe

Modbus TCP ↔ Modbus RTU Gateway

• konwersja Modbus TCP Master → Modbus RTU
• konwersja Modbus RTU Master → Modbus TCP

Modbus Scheduler + MQTT

• cykliczny odczyt urządzeń Modbus
• przesyłanie danych do serwera MQTT

Technologia Ethernet

• IEEE 802.3 – 10Base-T
• IEEE 802.3u – 100Base-T(X)
• IEEE 802.3x Flow Control
• tabela 1K adresów MAC
• mechanizm przełączania Store-and-Forward
• bufor pakietów 448K bit

Synchronizacja czasu (NTP)

Urządzenie obsługuje synchronizację czasu poprzez NTP.

Po uruchomieniu urządzenie co 10 sekund sprawdza dostępność serwera NTP i synchronizuje czas po uzyskaniu połączenia.

Obsługa Modbus

Obsługiwane protokoły:

• Modbus TCP
• Modbus RTU

Możliwości konfiguracji:

• do 64 komend Modbus
• niezależna konfiguracja dla każdej komendy
• wybór funkcji Modbus:
• FC01 – Read Coil Status
• FC02 – Read Input Status
• FC03 – Read Holding Registers
• FC04 – Read Input Registers

Parametry konfiguracyjne:

• adres rejestru
• liczba rejestrów
• interwał zapytań
• timeout
• konfiguracja portów RS232 / RS485
• ustawienia TCP/IP

MQTT

Gateway umożliwia publikację danych poprzez MQTT Publisher.

Możliwości konfiguracji:

• adres MQTT Broker
• port
• Client ID
• login i hasło
• tematy Publish / Subscribe
• interwał wysyłania danych (domyślnie 60 sekund)

Format danych:

• Modbus Frame (HEX)

Interfejsy i porty

Ethernet

• 2 × RJ45 10/100Base-T(X)

Porty szeregowe

• RS232 – Tx, Rx, GND
• RS485 – A, B

Port konsoli

• USB Type-C lub Micro USB
• prędkość 115200 bodów

Reset

• przycisk przywracania ustawień fabrycznych

Wskaźniki LED

Urządzenie posiada diody LED informujące o stanie pracy:

Power LED – zasilanie urządzenia

ETH1 / ETH2 LED – aktywność portów Ethernet

Status LED – stan pracy systemu

TX / RX LED – transmisja danych

Server LED

• ON – tryb serwera
• OFF – tryb klienta

Zasilanie

• 100–240 V AC
• 120–370 V DC
• 50–60 Hz
• izolacja >4200 Vrms
• klasa izolacji Class II

Parametry fizyczne

Obudowa: metalowa

Stopień ochrony: IP40

Wymiary:

43 × 95 × 124 mm

Waga:

około 400 g

Warunki pracy

Temperatura pracy:

-25°C do +70°C

Temperatura przechowywania:

-40°C do +105°C

Wilgotność pracy:

5% – 95% bez kondensacji
